Реверс ИК подсветки

Сообщение Limonchik » 09 янв 2022, 08:30

Всем здравствуйте. При замене платы в камере столкнулся с проблемой - при включении ИК подсветки камера переходет в цветной режим, при отключении в чб. Через OSD не нашёл пункта реверсировать вход CDS. Потыкал тестером плату ИК подсветки, но необходимого сигнала так же не нашёл. Подскажите как выйти с этой ситуации.
фото плат на всякий прикрепил (или нет, не знаю как тут вставлять картинки), новая слева.
https://ibb.co/fddtC74
https://ibb.co/KcZTLXb

chik1982
Постоянный посетитель
Сообщения: 87
Зарегистрирован: 15 май 2018, 16:36

Re: Реверс ИК подсветки

Сообщение chik1982 » 25 янв 2022, 07:21

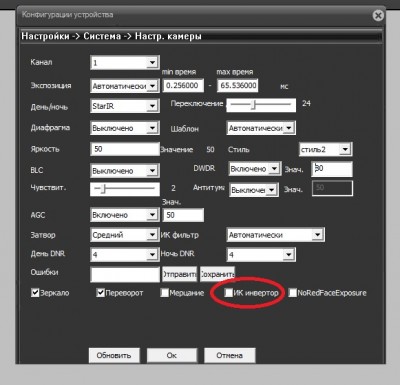

если это плата XM, с веб-мордой под ActiveX - то помоему это отвечает

Limonchik
Новичок
Сообщения: 11
Зарегистрирован: 06 ноя 2017, 09:40

Re: Реверс ИК подсветки

Сообщение Limonchik » 27 янв 2022, 13:58

chik1982 писал(а):
25 янв 2022, 07:21
если это плата XM
Спасибо. о этой возможности я знаю, но камера аналоговая AHD и в её OSD меню я не нашёл подобной настройки.

sergvl
Специалист
Сообщения: 1388
Зарегистрирован: 18 янв 2016, 14:09
Откуда: 符拉迪沃斯托克
Контактная информация:

Re: Реверс ИК подсветки

Сообщение sergvl » 27 янв 2022, 14:49

Обычно там с ИК подсветки выходит уровень сигнала +1В при включении ИК. Все модули поддерживают именно этот режим работы.

oleglevsha
Специалист
Сообщения: 881
Зарегистрирован: 15 ноя 2014, 22:34
Откуда: alarmsystem-cctv
Контактная информация:

Re: Реверс ИК подсветки

Сообщение oleglevsha » 27 янв 2022, 14:55

поменяйте местами проводки в разьеме

Limonchik
Новичок
Сообщения: 11
Зарегистрирован: 06 ноя 2017, 09:40

Re: Реверс ИК подсветки

Сообщение Limonchik » 27 янв 2022, 15:13

oleglevsha писал(а):
27 янв 2022, 14:55
поменяйте местами проводки в разьеме
я пробовал так, но это управление ик фильтром, а у меня камера переходит в цветной при включении ик подсветки.

Limonchik
Новичок
Сообщения: 11
Зарегистрирован: 06 ноя 2017, 09:40

Re: Реверс ИК подсветки

Сообщение Limonchik » 27 янв 2022, 15:17

sergvl писал(а):
27 янв 2022, 14:49
Обычно там с ИК подсветки выходит уровень сигнала +1В при включении ИК. Все модули поддерживают именно этот режим работы.
вот ответ продавца
99% модулей камеры рассчитаны на 0 В = день, от 2,5 В до 8 В = ночь. фиксированный стандарт всей фабрики для разработки своих модулей в соответствии с ним. трудно найти модуль, соответствующий вашим требованиям.
но у меня видимо этот самый 1%

Limonchik
Новичок
Сообщения: 11
Зарегистрирован: 06 ноя 2017, 09:40

Re: Реверс ИК подсветки

Сообщение Limonchik » 27 янв 2022, 15:19

chik1982 писал(а):
25 янв 2022, 07:21
если это плата XM, с веб-мордой под ActiveX - то помоему это отвечает ик.jpg
кстати у аналоговой камеры того же производителя можно через регистратор cделать реверс

oleglevsha
Специалист
Сообщения: 881
Зарегистрирован: 15 ноя 2014, 22:34
Откуда: alarmsystem-cctv
Контактная информация:

Re: Реверс ИК подсветки

Сообщение oleglevsha » 28 янв 2022, 08:50

Limonchik писал(а):
27 янв 2022, 15:13
oleglevsha писал(а):
27 янв 2022, 14:55
поменяйте местами проводки в разьеме
я пробовал так, но это управление ик фильтром, а у меня камера переходит в цветной при включении ик подсветки.
выходит плата подсветки выдает инвертированный сигнал, найдите верный тин или подпаяйте транзистор для обратной инверсии...

Limonchik
Новичок
Сообщения: 11
Зарегистрирован: 06 ноя 2017, 09:40

Re: Реверс ИК подсветки

Сообщение Limonchik » 28 янв 2022, 17:43

найдите верный тин или подпаяйте транзистор для обратной инверсии...
прозванивал, не нашёл нужного сигнала. я не умею рассчитывать схемы, умею только паять.

oleglevsha
Специалист
Сообщения: 881
Зарегистрирован: 15 ноя 2014, 22:34
Откуда: alarmsystem-cctv
Контактная информация:

Re: Реверс ИК подсветки

Сообщение oleglevsha » 28 янв 2022, 21:59


sergvl
Специалист
Сообщения: 1388
Зарегистрирован: 18 янв 2016, 14:09
Откуда: 符拉迪沃斯托克
Контактная информация:

Re: Реверс ИК подсветки

Сообщение sergvl » 29 янв 2022, 03:04

Поменяй полярность ИК подсветки. Или поставь инвертор.
