Проблема с регистратором Hiseeu HSY-A1004NS

[Pierre Cardin]

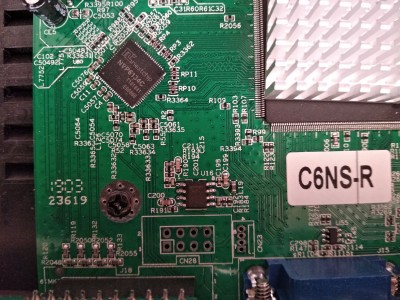

подскажите, где находится это обвязка питания преобразователей 3.3-5V, где не хватает smd конденсаторов номиналом 10мкф ? о чем писал Olezhk@

[Pierre Cardin]

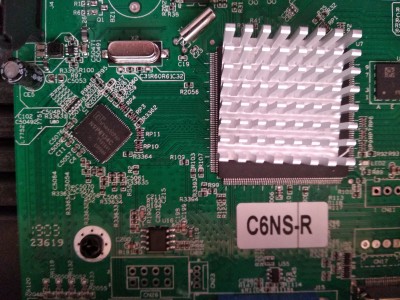

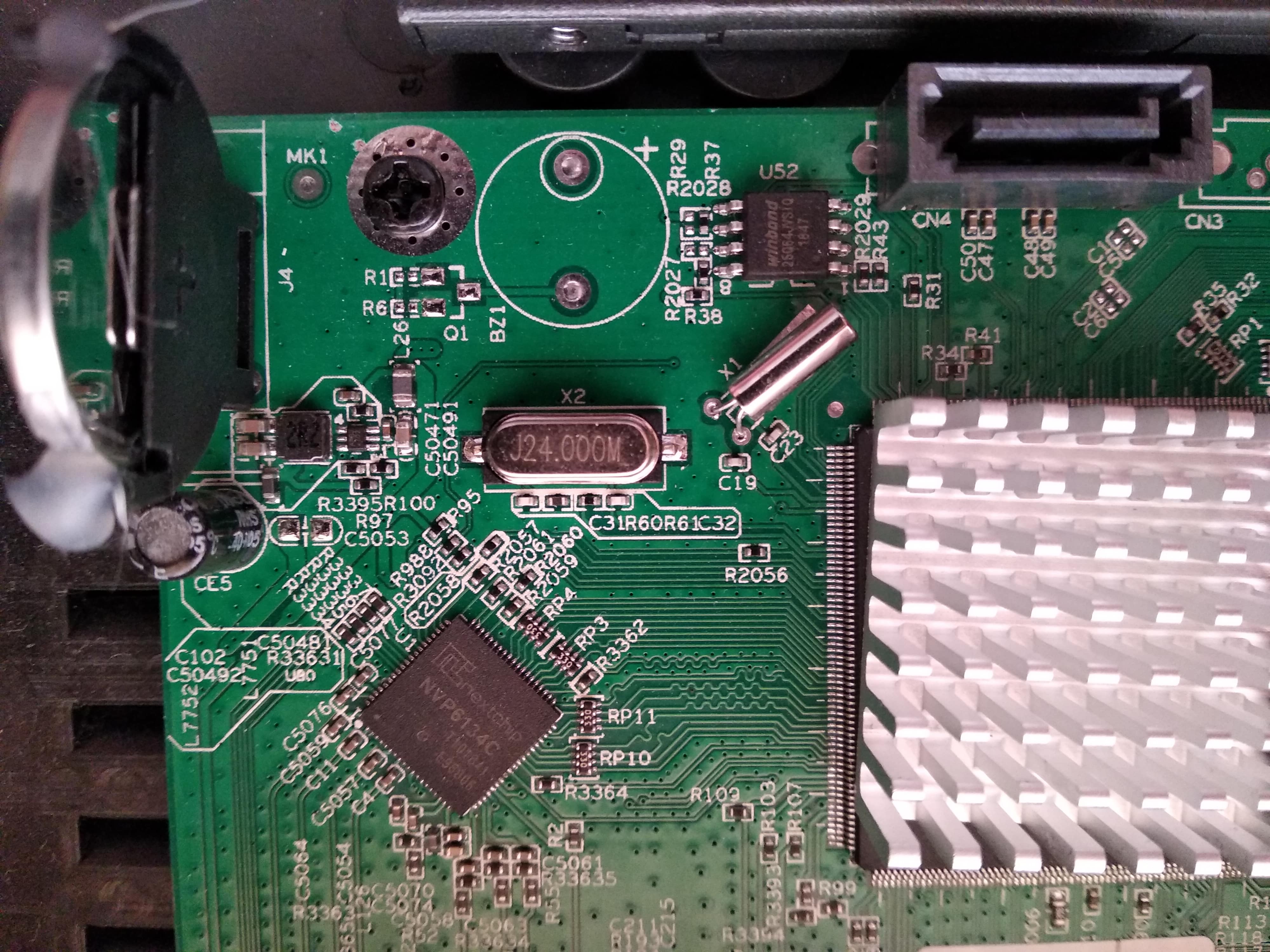

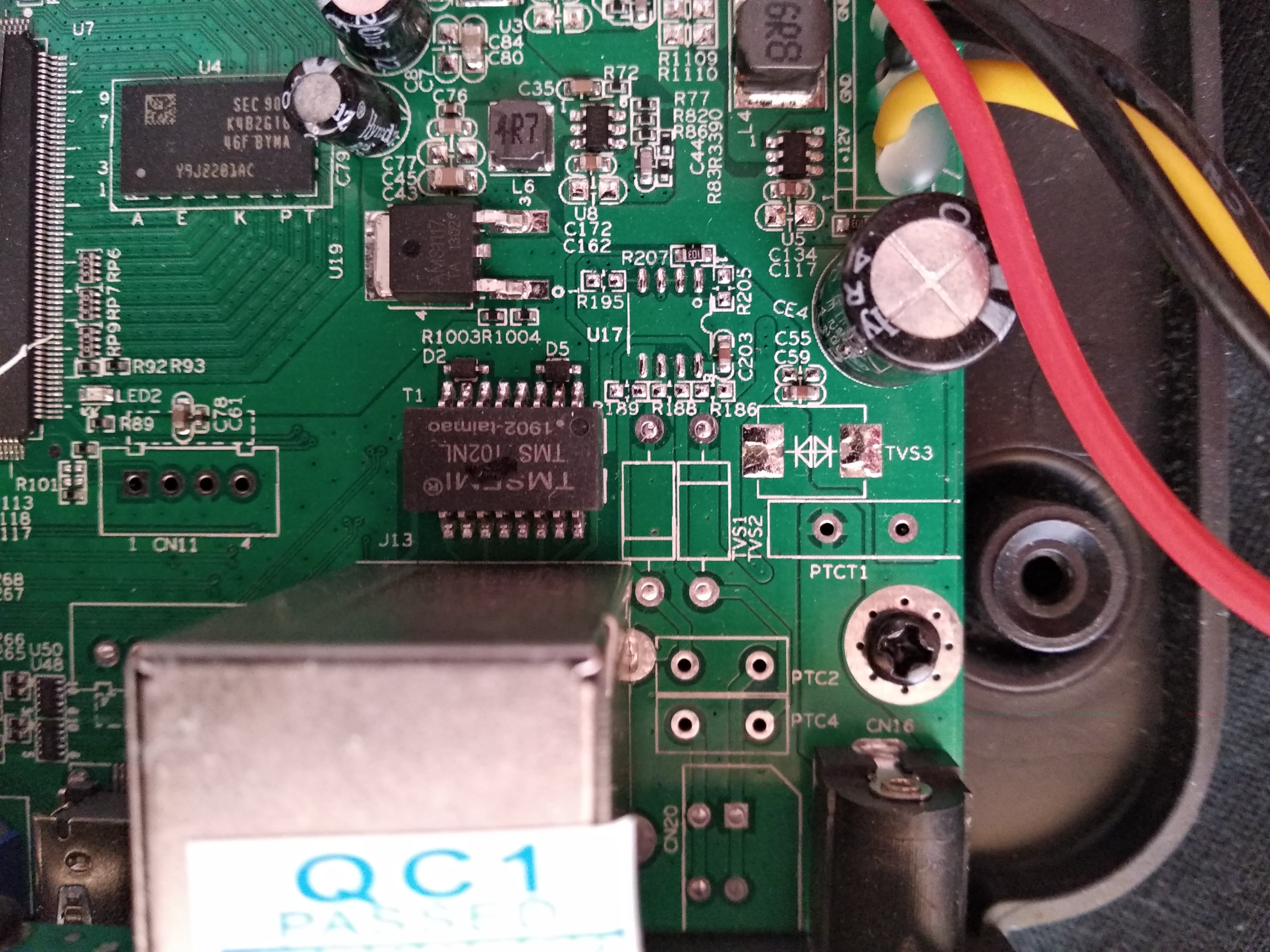

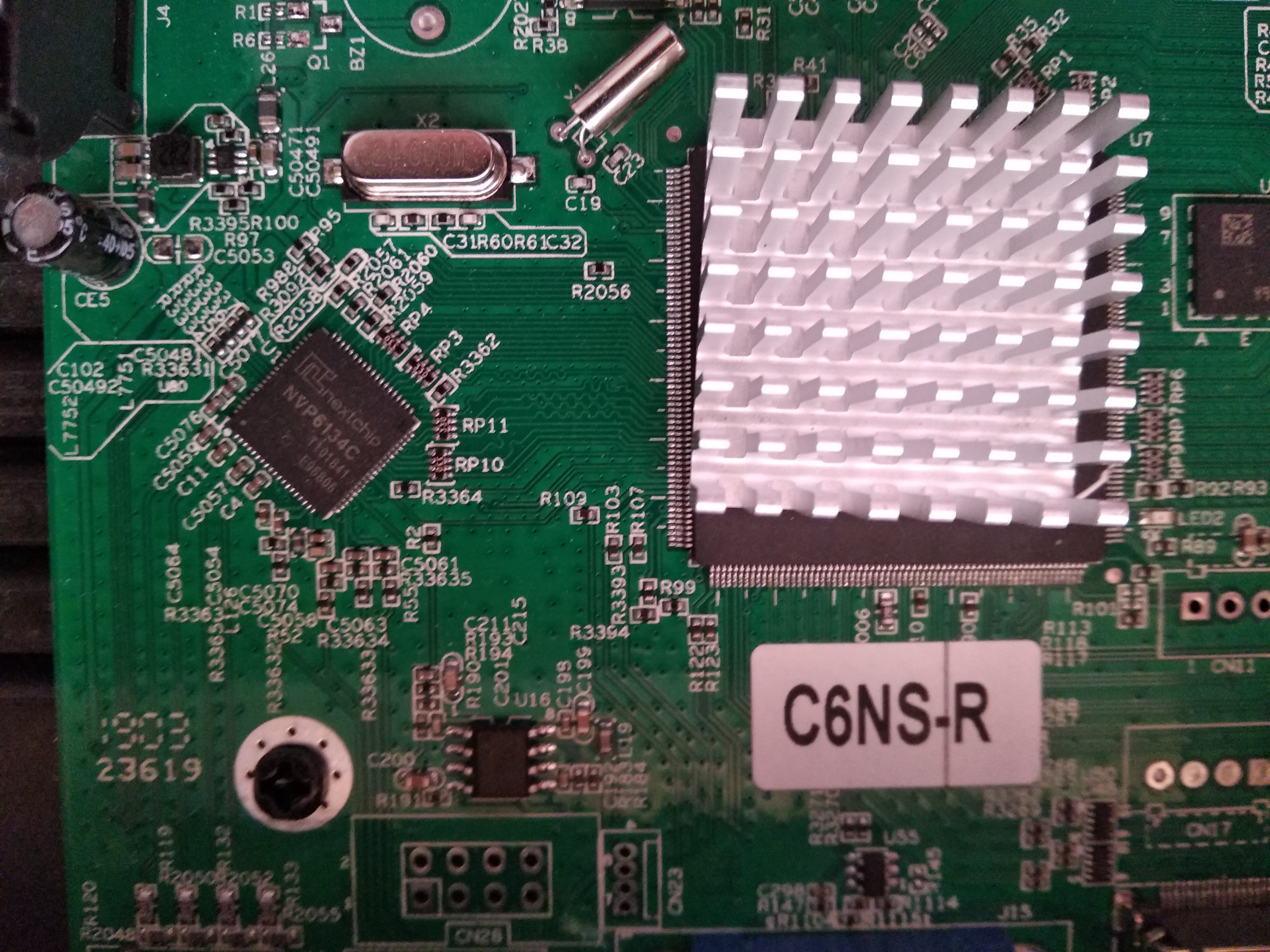

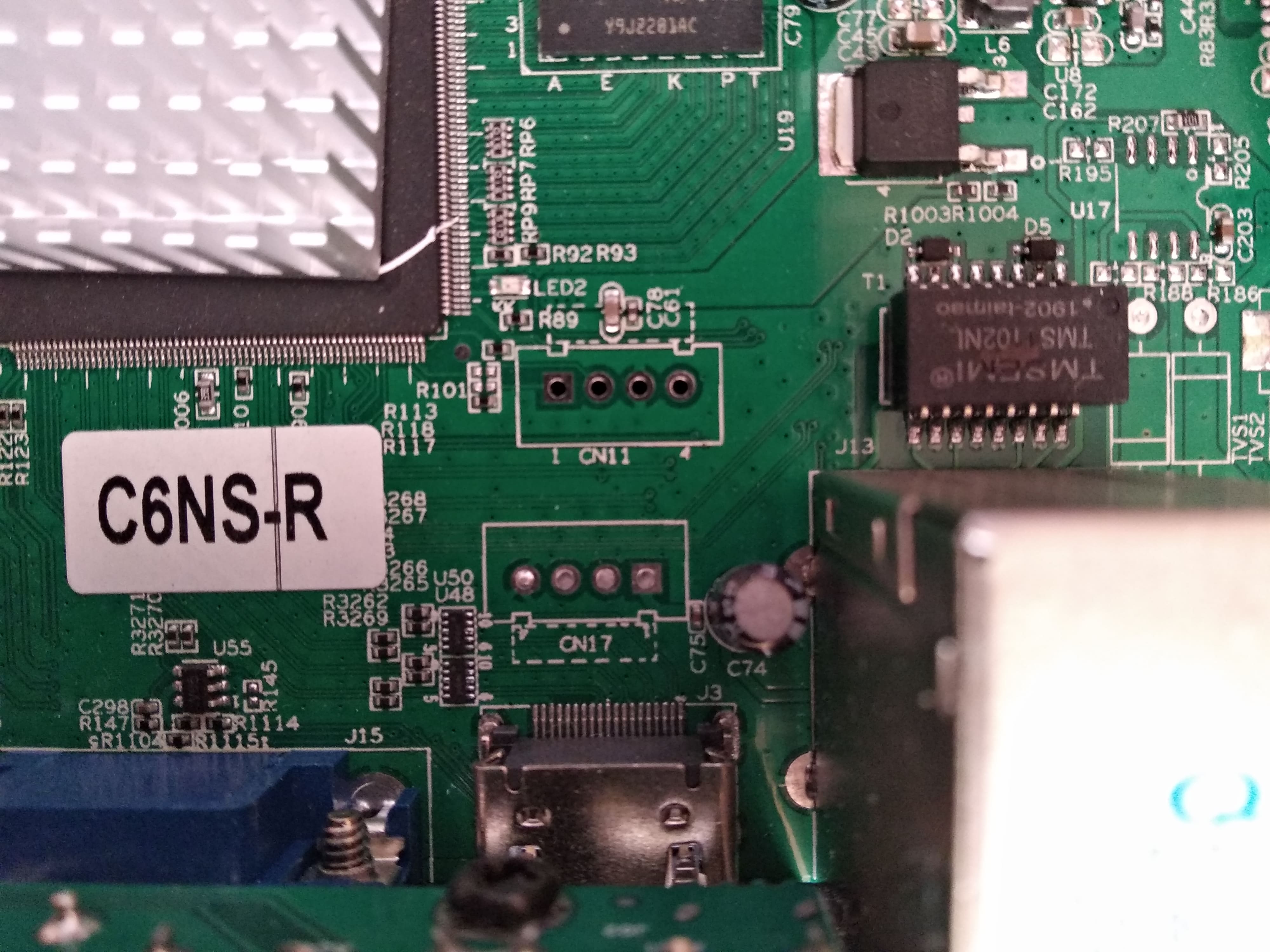

Еще фото. Могу фото обратной стороны платы выложить еще

[slog2]

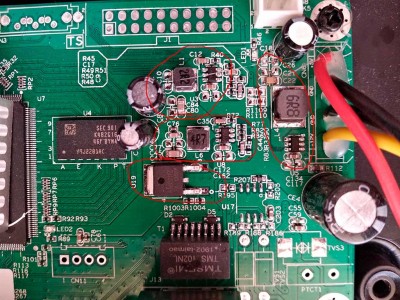

Красным обведены это всё стабилизаторы.
У всех запаяны не все конденсаторы. Обычное дело. Они там параллельно. Одного хорошего может и хватить. Но если китайцы впаяли говнястые, то могут быть проблемы из-за этого. А могут и не быть.
5в это у которого дроссель 6R8. На выходе не хватает С21 и С26 параллельно С21. Что там должно стоять в даташите на U5 можно посмотреть. Лишняя ёмкость тоже ничего хорошего.

[Pierre Cardin]

Красным обведены это всё стабилизаторы.
У всех запаяны не все конденсаторы. Обычное дело. Они там параллельно. Одного хорошего может и хватить. Но если китайцы впаяли говнястые, то могут быть проблемы из-за этого. А могут и не быть.
5в это у которого дроссель 6R8. На выходе не хватает С21 и С26 параллельно С21. Что там должно стоять в даташите на U5 можно посмотреть. Лишняя ёмкость тоже ничего хорошего.

Спасибо за ответ.
Подскажите, что такое U5 ? Это какой то ресурс где даташиты выложены ? В поисковике пробивал, ничего не нашел.
Если у вас есть возможность, вы могли бы посмотреть в даташите у меня идут там smd конденсаторы ?

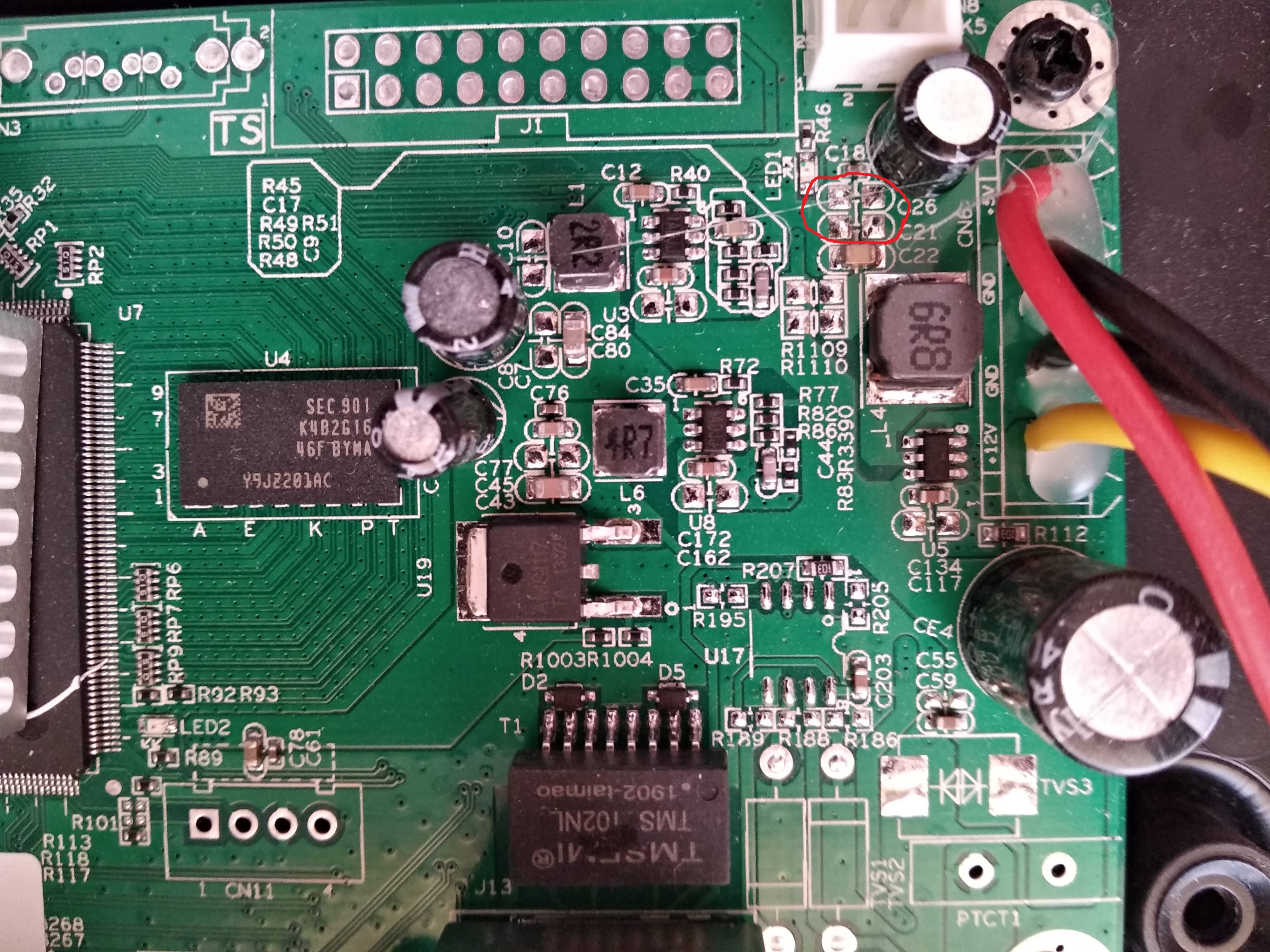

На картинке я обвел C21 и С26. Это туда Olezhk@ впаял smd конденсаторы номиналом 10мкф ? Посмотрите пожалуйста его последнее сообщение.

[karadjia]

Я бы не много дополнил и исправил ответ выше. Вас интересует "проблема в не доделанной обвязке питания преобразователей 3.3-5 v там просто если приглядеться по внимательней не хватает smd конденсаторов номиналом 10мкф ".
Судя по фото Вас должны интересовать U3, U5, U8 с маркировкой ADJJ. Именно ADJJ мне искать лень, но это из разряда LP385..ADJ

Или, я бы так предположил, что это ближе к МР1471 (AEJS) ибо и по корпусам и по обвязке идентичны.



А значит Вам нужны конденсаторы
На вход. питания №3 (IN) 22mF и на выход №2 (SW) 47mF.
Соответственно для U3 это С80 и С10, для U5 это С117 и С21 или С26 ( нужно проверять что звонится с ногой дроселя "красной точкой обозначено" ), для U8 это С162 и С45.

[karadjia]

Немного поправлю свое же " ADJJ мне искать лень, но это из разряда LP385..ADJ"
ADJ это МР1470


Отличается от МР1471 только током (2А) ну и номиналами С1 - 22mF и С2 - 22mF в обвязке.

[Pierre Cardin]

Я бы не много дополнил и исправил ответ выше. Вас интересует "проблема в не доделанной обвязке питания преобразователей 3.3-5 v там просто если приглядеться по внимательней не хватает smd конденсаторов номиналом 10мкф ".
Судя по фото Вас должны интересовать U3, U5, U8 с маркировкой ADJJ. Именно ADJJ мне искать лень, но это из разряда LP385..ADJ

Или, я бы так предположил, что это ближе к МР1471 (AEJS) ибо и по корпусам и по обвязке идентичны.



А значит Вам нужны конденсаторы
На вход. питания №3 (IN) 22mF и на выход №2 (SW) 47mF.
Соответственно для U3 это С80 и С10, для U5 это С117 и С21 или С26 ( нужно проверять что звонится с ногой дроселя "красной точкой обозначено" ), для U8 это С162 и С45.

Спасибо вам за развернутый ответ.
Подскажите пожалуйста, могу ли я распечатать ваш ответ и дать специалисту-паяльщику, что бы он мне напаял все эти конденсаторы. Или это все не точно ? Я просто в этом нифига не понимаю.
Подскажите, почему Olezhk@ паял smd конденсаторы номиналом 10мкф а не 22мкф или 47мкф ? он написал в теме, что аппарат у него как у меня.

[karadjia]

Можете распечатать, можете в "рамочку" повесить. Это не я придумывал. Это оф. данные производителя. То есть как он задумывал при создании этого чипа. И самое главное - это типовая схема включения этой микросхемы. Уж кто-кто а "паяльщик это знать должен.....
А по поводу Olezhk@ спросите у него самого. Чем он оперировал и какими документами. Производитель говорит что два кондера по 22мкф для чипа 2 А и 22мкф и 47мкф для чипа 3 А.

[Pierre Cardin]

Можете распечатать, можете в "рамочку" повесить. Это не я придумывал. Это оф. данные производителя. То есть как он задумывал при создании этого чипа. И самое главное - это типовая схема включения этой микросхемы. Уж кто-кто а "паяльщик это знать должен.....
А по поводу Olezhk@ спросите у него самого. Чем он оперировал и какими документами. Производитель говорит что два кондера по 22мкф для чипа 2 А и 22мкф и 47мкф для чипа 3 А.

4 или 6 конденсаторов не совсем понял из ваших дополнений выше
Подскажите. куда идет MP1471 ?
U3 это С80(MP1470) и С10 (MP1470)
U5 это С117(MP1470) и С21(MP1470) или С26(MP1470) ( нужно проверять что звонится с ногой дроселя "красной точкой обозначено" )
U8 это С162(MP1470) и С45(MP1470)

[karadjia]

Вот интересно мне - Вы схемы читать умеете? Если нет то зачем Вам тогда все это? U, с любой цифрой, это обозначение микросхемы. А МР1470 или МР1471 впрочем как и ADJJ, AEJS или ADJ" это название самой микросхемы DC-DC преобразователя...
Ну а MP1471 идет конечно своей ..... дорогой (шутка). MP1471, в зависимости от обвязки вырабатывает напряжения питания регу от 1,2В до 5.0В.

[Pierre Cardin]

Вот интересно мне - Вы схемы читать умеете? Если нет то зачем Вам тогда все это? U, с любой цифрой, это обозначение микросхемы. А МР1470 или МР1471 впрочем как и ADJJ, AEJS или ADJ" это название самой микросхемы DC-DC преобразователя...
Ну а MP1471 идет конечно своей ..... дорогой (шутка). MP1471, в зависимости от обвязки вырабатывает напряжения питания регу от 1,2В до 5.0В.

Читать схемы не умею. Я в этом полный ноль. Мне надоели подвисания регистратора, решил починит.
Скинул паяльщику фото. Фото, где вы обвели места с недостающими конденсаторами. Скинул ему ваш ответ "А значит Вам нужны конденсаторы
На вход. питания №3 (IN) 22mF и на выход №2 (SW) 47mF.
Соответственно для U3 это С80 и С10, для U5 это С117 и С21 или С26 ( нужно проверять что звонится с ногой дроселя "красной точкой обозначено" ), для U8 это С162 и С45."
В ответ от него я получаю "Смотрите, те наименования конденсаторов которые вы мне прислали я не нахожу"

Пытаюсь разобраться что и куда припоять, что бы объяснить ему.

[karadjia]

Да растреляйте или увольте Вы вашего "паяльщика". Истинно точное ему определение "лудильщик". Картинку кому скидывал последнюю? Там все обведено. Что и куда. А если "паяльщик" и букв не знает, в школе не учил, то тогда точно бядя... А для Вас лично: по картинке 1 это С1 (22mF) для картинки 2 это С162 и соответственно для 1 картинки С 2 (47 mF) на картинке 2 это С45 (это для микросхемы U8). На других микросхемах по такому же принципу.
картинка 1

картинка 2

А если честно - то мне жаль Ваш регистратор. Процентов 50 даю на то что после этого "паяльщика" Вы получите труп регистратора и его извинения типа... ну не получилось у меня.... сам не знаю почему....
Вы бы лучше написали откуда Вы, глядиш кто-то поблизости от Вас и откликнется. А "лудильщика" заранее послали бы "лесом". Если с Украины - помогу. Или недалеко от Белгорода - помогу.
