Как внедрить модуль POE в IP камеру

[АИФ]

Всем здравствуйте.
Купил по ошибке камеру без POE, все остальные с POE, питание подается с регистратора.
Подумал, что докупив модуль POE можно его подключить и все должно заработать.
Модуль купил, но как подключить непонятно. Либо проводков не хватает, либо разъемы не совпадают.
Вот собственно и вопрос. Можно ли это сделать и как. Куда что воткнуть, переткнуть.

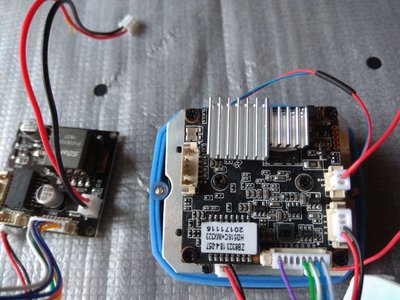

Вот фотки модулей.

[ALEX_SE]

а чем не вариант внешний сплиттер? у OSNOVO есть например. Стоит 650 руб.
https://osnovo.ru/products/ethernet-poe ... splitter-2" onclick="window.open(this.href);return false;
у китайцев должно быть подешевле.

[АИФ]

Дело в том, что камера на улице будет висеть.
Не хотелось бы лишних предметов, тем более, он не рассчитан для улицы, как я понимаю.
Да и модуль уже куплен, просто не могу сообразить как его воткнуть внутрь.

[kROOT]

Надо у продавца спрашивать, у каждого модуля своя распиновка.
Или может быть на палате написано что-куда.

[AlienP666]

Если на плате есть маркировка, то сделайте нормальные фотки модуля с двух сторон и быть может чем-то поможем, а вообще у продавана должна быть схема электрического подключения. Можете написать продавану, что вам надо 模组接线图 для этого модуля он поймет.

[АИФ]

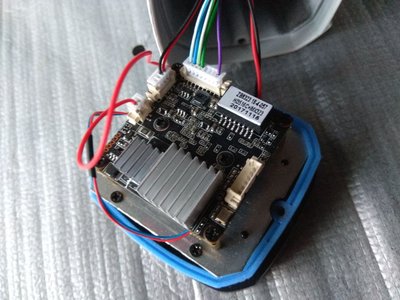

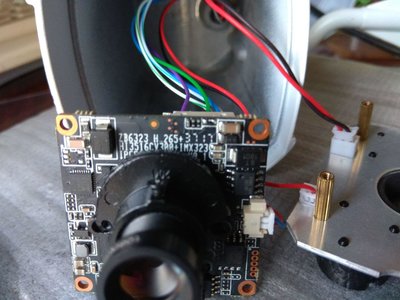

Вот фото модуля камеры
Сюда приходят пять проводов с RJ-45, как я понимаю.
Синий, синий с белым, зеленый, зеленый с белым и фиолетовый в другой стороне разъема
И четыре провода красного и черного цвета с 12в разъема.

Вот фото модуля POE со стороны разъемов.
Тут такой же разъем, как и на модуле камеры, только с восемью проводами и другого цвета.

Вот фото со стороны пайки

[АИФ]

Только три фотки можно прикреплять, оказывается.
Со стороны пайки модуль POE

[AlienP666]

Только три фотки можно прикреплять, оказывается.
Со стороны пайки модуль POE


Ну у вас же все четко написано, что куда втыкать.

Слева вверху уходит на камеру - 12V красный питание на 12v в матрицу, черный gnd в минус на матрицу GND, далее 1 светлосиний, 2 синий, 3 светлозелены, 4 зеленый - в матрицу.
Слева внизу приходят четыре кабеля с хвоста камеры красный 12V, черный GND, 4-5 синий, 7-8 светлосиний.
Внизу еще четыре с хвоста 1 - светлорыжий, 2- рыжий, 3- светлозеленый, 4 - зеленый.

[AlienP666]

Остальные два провода (красный, черный) это питание для ИК подсветки

[АИФ]

Вот только не воткнуть, разъемы не совпадают.
Если из модуля IP выдернуть разъем, который идет от RJ-45, то туда можно воткнуть разъем от модуля POE. Разъемы совпадают, но распиновка не совсем.
При этом разъем, который идет от RJ-45 воткнуть некуда, так как единственный подходящий занят шлейфом, который идет к IP модулю.

Получается, надо искать другие разъемы и перетыкать в них проводочки?

[AlienP666]

Вот только не воткнуть, разъемы не совпадают.
Если из модуля IP выдернуть разъем, который идет от RJ-45, то туда можно воткнуть разъем от модуля POE. Разъемы совпадают, но распиновка не совсем.
При этом разъем, который идет от RJ-45 воткнуть некуда, так как единственный подходящий занят шлейфом, который идет к IP модулю.

Получается, надо искать другие разъемы и перетыкать в них проводочки?

Распиновку вам придется переделывать самостоятельно.

[АИФ]

Насчет распиновки я уже понял. Буду думать, как это сделать.
