Подключение модуля IP камеры IMX415

[Auron]

Всем здравствуйте!
Прошу помощи в подключении камеры, продавец морозится, добиться от него информации невозможно.
К какому разъему подключить кабель LAN-POE? Какие контакты подключать от кабеля к разъему?
Куплены вот такие кабели по 1 штуке
https://aliexpress.ru/item/4000594023483.html
https://aliexpress.ru/item/33043915323.html
https://aliexpress.ru/item/33032194501.html

Питание от купленного NVR https://aliexpress.ru/item/4000391586099.html

Чтобы не возиться в будущем с кабелями, имеет смысл купить такую плату https://aliexpress.ru/item/32778939837.html ?

Непонятно из разъемов, можно подключить плату Wi-Fi, плату SD card.

[Auron]

Вот такой модуль - плата Wi-Fi и SD card. Продавец морозится, ничего не высылает из дополнительной информации и по подключению модуля.

[GenaSPB]

Судя по вопросам я начинаю понимать почему продавец морозится. Если не соображаешь ни хрена, зачем брал этот конструктор?

[kROOT]

Судя по вопросам я начинаю понимать почему продавец морозится. Если не соображаешь ни хрена, зачем брал этот конструктор?

А если он еще и на русском проду писал, то это вообще край.

https://aliexpress.ru/item/33043915323.html

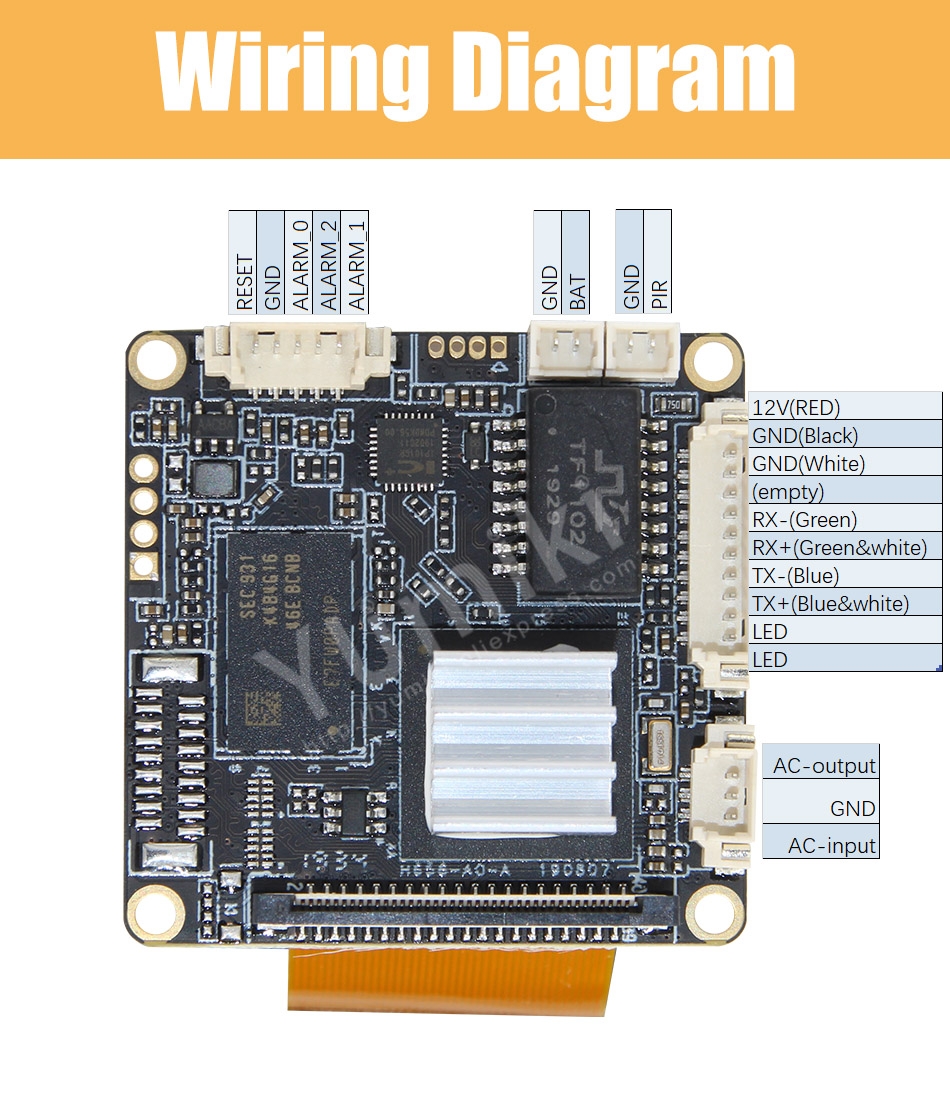

нужен этот кабель, по цветам там все подписано. Но нужна 10 пиновая колодка, если есть только на 8, то LED можно исключить, тогда лампочка не будет моргать на разъеме.

[Auron]

kROOT, благодарю Вас за ответ, очень приятно с Вами иметь дело, жаль Starvis не овечает.
Заказал 10 пиновый разъем-вилка, с шагом 1,25 мм. без проблем смогу обжать.
Несколько вопросов к Вам, если позволите:
Почему на 10 пиновом разъеме два контакта земли GND? Можно использовать один или нужно два?
На 10 пиновом разъеме два контакта для светодиодов LED. Можно/Нужно использовать один или два контакта? Подключение/полярность имеет значение?

Контакты BAT-GND,это возможность подключения батареи, продавец не ответил на вопрос какое напряжение можно подавать.
Контакты BAT-PIR, это датчик движения.
Контакты AC input-AC output-GND, подключение микрофона (активный/пассивный, также непонятно, склоняюсь к активному). Выход AC output видимо выход микрофона и скорее всего это аналоговый выход 0.775В/10кОм. Как тогда обычно передается звук в современных камерах?

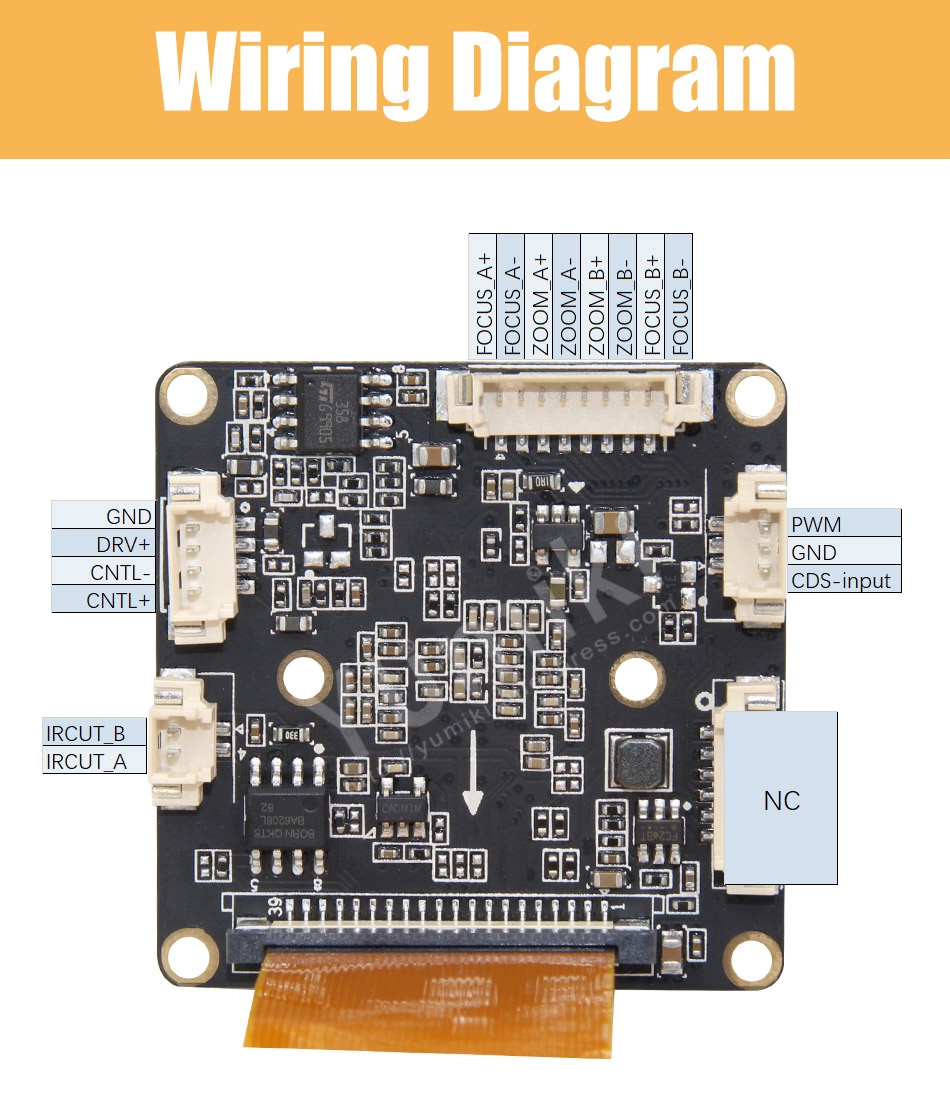

Также неясно, что за разъемы PWM, GND, CDS-input и 6 пиновый разъем NC.
Все остальные разъемы управления Зумом, сигнализацией и управления ИФ фильтром меня не интересуют.
Также не нашел на плате стандартных контактов USB (USB_3.3V, USB_D-, USB_D+, GND) для подключения Wi-Fi или SD card. Может не там ищу?
На какие еще моменты/подводные камни стоит обратить внимание???

Имею сейчас 2 Мп камеру, но когда ломились некие субъекты и видео было передано органам, то получил ответ-Как Вы хотите, чтобы мы их искали, если лица не четкие, вы бы еще аналоговую камеру установили и принесли нам видеокассету VHS. Поэтому выбор пал на 4К камеру, чтобы запрятать ее в стену без привлечения внимания к ней.

Продавцы на Али типичные перекупы, задаешь им простые вопросы, ответа нет. На другие камеры, другие продавцы отвечают моментально и всегда дают разъяснения со разъемам и подключению. С этим продавцом все очень сложно, может вымерли все спецы из-за Короны.

Почему я задаю простые вопросы??, все очень просто, я не привык создавать проблемы себе и другим на ровном месте.
Есть замечательная пословица- семь раз отмерь, один раз отрежь. Что-то не знаешь, спроси у знающего и т.д.
В начале нулевых была реальная история. Приехало дорогое оборудование из Европы, инсталлятор с двумя высшими образованиями и бумажкой должен был запустить оборудование перед Рождеством, питание постоянка 48В, в инсталляционной карте отсутствовала схема подключения по питанию, итог плачевный, спалил инсталлятор БП, заменить БП на новый не было возможности, Рождество в Европе, 24/7 не работала, подмены не было, штрафники перед заказчиком и т.д. Если бы инсталлятор с двумя высшими и бумажкой изначально прозвонил простым тестером цепь питания и нашел плюс с минусом, то его не постигла такая неудача.
Кстати инсталлятора постигла жизненная неудача, не дожил он до 40 лет ( до 40 лет Карл!), то ли сердце, то ли нарушил технику безопасности, но факт остается фактом.

Благодарю за помощь.

Господину/Товарищу Модератору нужно быть более вежливым с новичками.

[kROOT]

2ю землю не обязательно, 2й ЛЕД тоже. CDS-input это сигнал от подсветки на переключение в чб, батарея не нужна, если камера будет постоянно включена и будет иметь доступ в инет для синхронизации, звук только экспериментально выявлять что можно подключить. Все остальное или не нужно или тоже экспериментально, но если не понимаешь, лучше не лезть. У меня таких модулей не было. Вот о поводу 2мп и 4К, все зависит от ситуации, но хорошая 2мп может показать картинку на уровне этой 4К.

[Auron]

kROOT, благодарю Вас за ответ.
Буду играться. Как с Вами можно связаться напрямую (e-mail)?
По разъемам PWM и NC не подскажите доп. информацию?

Как оказалось, штатный объектив камеры на 2Мп неплохого качества, но не обеспечивал разрешения. Камера достаточно древняя (323 сенсора в ней нет точно), еще 2015 году покупал на Али. 5 лет работает, но делать кропы не возможно, решил сменить.

[kROOT]

Зачем знать про разъемы, которые не будут использоваться? Максимум там может понадобится микрофон воткнуть и все.

[mitel]

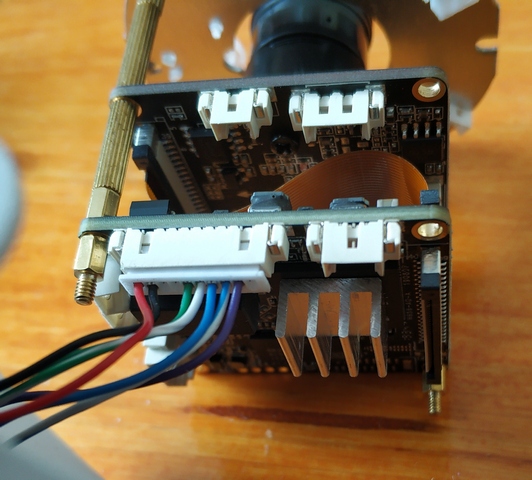

Надо было брать с кабелем, я спросил продавца он сказал в подарок положит, не обманул!

[Auron]

Mitel, благодарю Вас за ответ.
Ответная часть кабеля, что у Вас подключено?
Модуль камеры IMX415 у Вас, который рекомендовал Starvis?
На каком расстоянии рекомендуется располагать платы во избежания перегрева 10мм? 15мм? 20мм?
Насколько сильно греется плата с установленным радиатором на процессоре?
По распиновке спасибо, теперь все понятно, 10 пиновая колодка куплена.

[Auron]

Еще несколько вопросов по двум платам камеры IMX415.
Должен быть электрический контакт между платами через металлические стойки?
Из какого материала должны быть стойки алюминий, латунь, латунь покрытая никелем?
Резьба М2.5 или М3 на стойках согласно отверстиям на платах?
Благодарю.

[kROOT]

Обычно контакты в дырках крепления это земля и замыкание их никак не влияет. Стойки обычно М2, материал без разницы, хоть пластик.
