Монитор STM-320W

[SM]

Всем привет!
На объекте установлены мониторы производства Smartec, модель STM-320W, у которых используются все 4 аналоговых bnc видеовхода. В связи со старением монитора, постепенно выходят из строя эти входы (пока только один) - дают помехи на изображении, необходима замена.
Данная модель снята с производства, у смартека замены (с функцией квадратора) монитора нет, у других фирм пока не нашел. Возможно кто подскажет аналогичный монитор? Или уже такой не найти?

[KonBez]

Квадратор найти ещё реально, а вот монитор нет.
Взял бы на ремонт, там простая схема, но далеко. Можете поискать радиомастеров.
Но в итоге настаивайте на замене связкой рег + монитор или полное обновление оборудования.

[SM]

Думаю над связкой монитор+регистратор, если с другими вариантами не получится.
А в плане ремонта не скажите какие элементы могут давать помеху на вход? Монитор разбирал, визуально всё цело, есть перегрев на плате в нескольких местах, особенно заметно напротив стабилизатора напряжения 1117L. Хотя может и не в нем дело.

[KonBez]

Боюсь так сказать моего скилла не хватит (серьёзно 60-120 штук за монитор 32 дюйма?!). Для начала помеха может быть внешняя из-за заземления или земляной петли, а так я бы начал с проверки элементов непосредственно у входа BNC-коннектора и замены емкостей.

[SM]

KonBez, извиняюсь за долгий ответ, сейчас в командировке, с интернетом тут беда))
Внешнюю помеху исключил, пробовал эту камеру подключать на тестовый монитор - показывает отлично. На вход цеплял другую камеру - изображение с помехой.
Кондеры перепаял, которые электролитические, результата не дало. Есть ещё алюминиевые smd, их пока не трогал, много их))
Элементов у самого входа особо и нет, единственное - этот вход расположен ближе всех к разъему питания (24В) и с его стороны находятся трансформаторы от ламп подсветки, возможно они дают помеху?
Попробую фото сейчас разместить, может прояснит картину.

[SM]

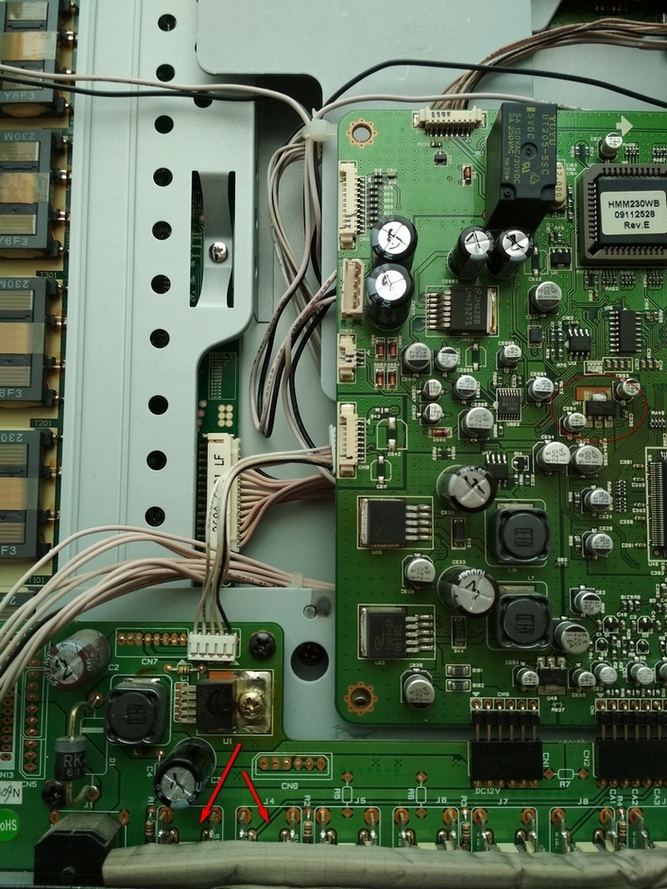

Красным выделил стабилизатор напряжения, а стрелками вход (там два bnc, они запараллелены)

[KonBez]

viewtopic.php?f=1&t=3695#p19542" onclick="window.open(this.href);return false;
8 BNC - 4 входа и 4 выхода? Какого рода помеха?
http://vrtp.ru/index.php?showtopic=1599 ... ntry293883" onclick="window.open(this.href);return false;
Хм, если я правильно понимаю разъём где 4 жилы это видео + чёрный земля. А может и нет. Имхо если стабилизатор вылетел, то помеха будет на каждой камере.

[SM]

Да, bnc тут парные, т.е. первые два - первый канал и так далее. В мануале написано, что каждый из них может быть входом и выходом, как понимаю сквозные. Помеха по-разному проявляется, то смещение изображение с искажением, то накладываение другого, попробую прикрепить фотографии (а то тут ограничения на загрузку).
По разъемам не скажу сейчас, возможности прозвонить нет, но возможно это питание верхней платы (четыре белых и один черный), а сигналы камер проходят по черным штыревым разъемам (по крайней мере дорожки с 1 и 3 входов идут на него). Попробую выложить несжатую фотку, возможно прояснит ситуацию.

[SM]

С фотографией платы пока проблемы, скорость низкая, не загрузить.

[KonBez]

SM
Тут судя по всему даже не помеха, рассинхрон кадровой синхронизации (если я правильно называю) надо поискать кварц (задающий генератор) или регулировочный/подстроечный резистор на канале.
В общем ремонт явно не для командировки.
