Проблема с подключением модуля ИК подсветки к IR Cut

[diim]

Подскажите что не так подключаю модуль подсветки на IP камеру IVG-85HG50PYA-S на Hi3516EV300 + SonyIMX335 http://www.xiongmaitech.com/en/index.ph ... 85/187/377

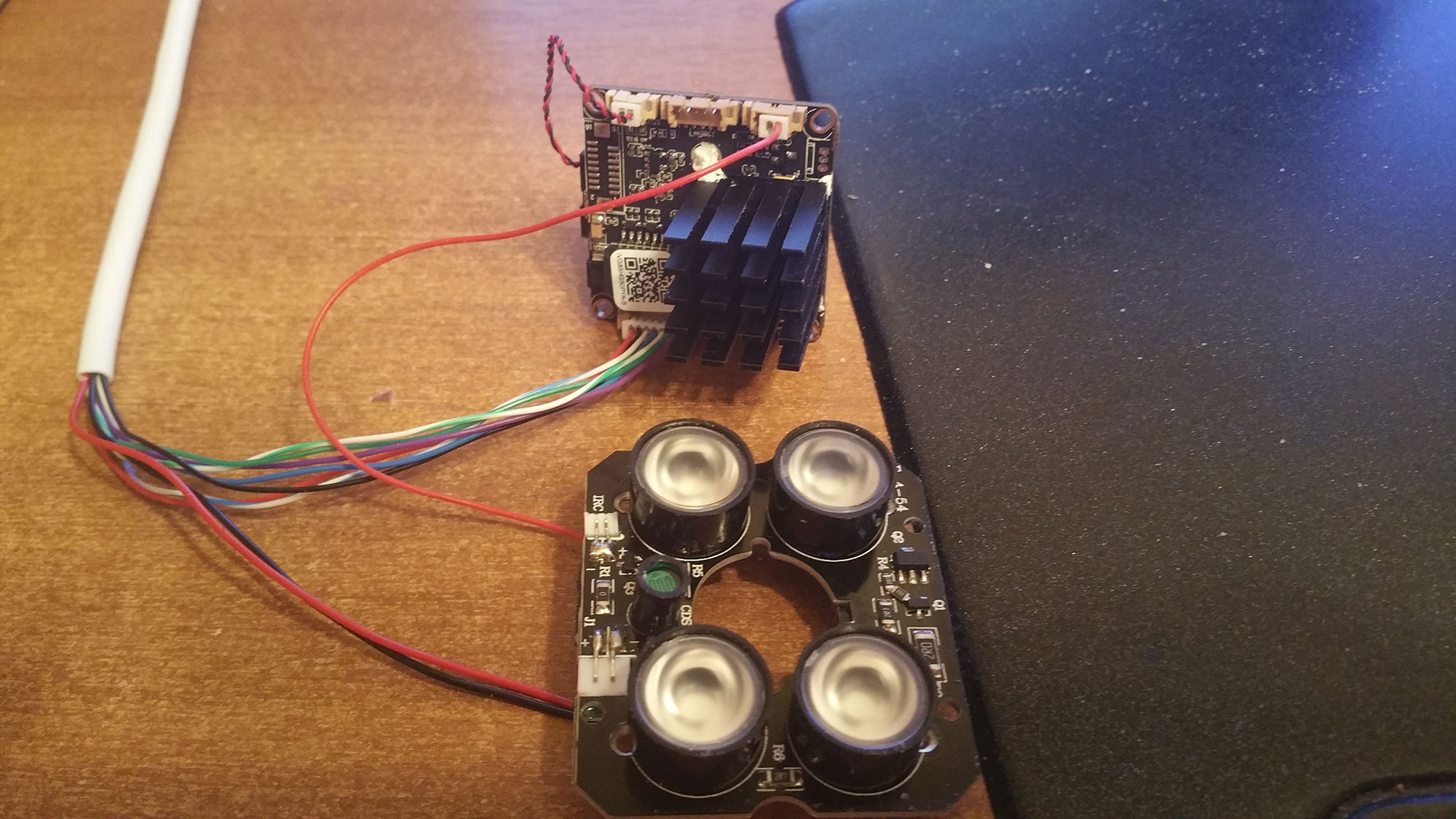

При подключении IRC Ик подсветки к пину IRC_GPI080 модуль перестает реагировать на закрытие датчика и не зажигает диоды, ролик выложил на ютюб, что не так подключаю подкажите ?

Ссылка на видео https://youtu.be/5uQxaGOmAwY

[slog2]

А в настройках стоит режим переключать в чб с внешнего входа? А то некоторые китайцы перепрограммируют этот вход на выход и используют для включения внешней подсветки.

[diim]

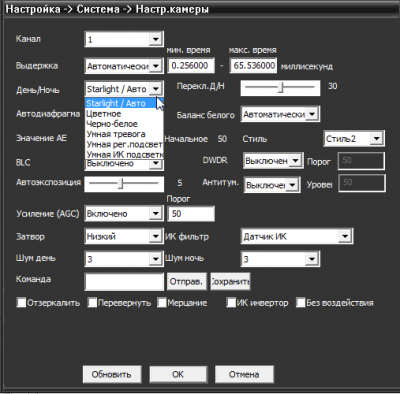

В настройках камеры стоит режим авто, как и положено, других альтернатив я не вижу в настройках.

[slog2]

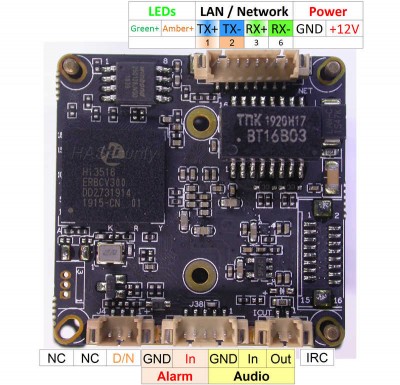

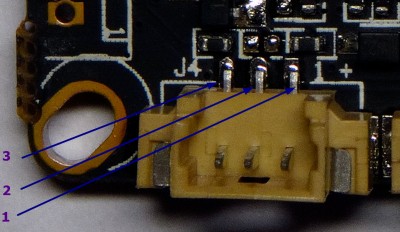

Твой модуль? Выводы на разъеме по другому.

[diim]

Твой модуль? Выводы на разъеме по другому.

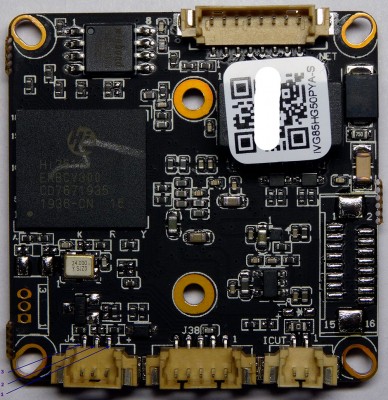

Модуль то мой IVG-85HG50PYA-S почему подругому ?

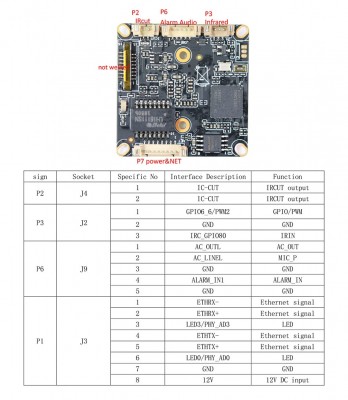

Документация интерефейса с офсайта на этот модуль по этой ссылке и на скрине ниже http://downloads.xm030.cn:81/%E4%BA%A7% ... iption.doc

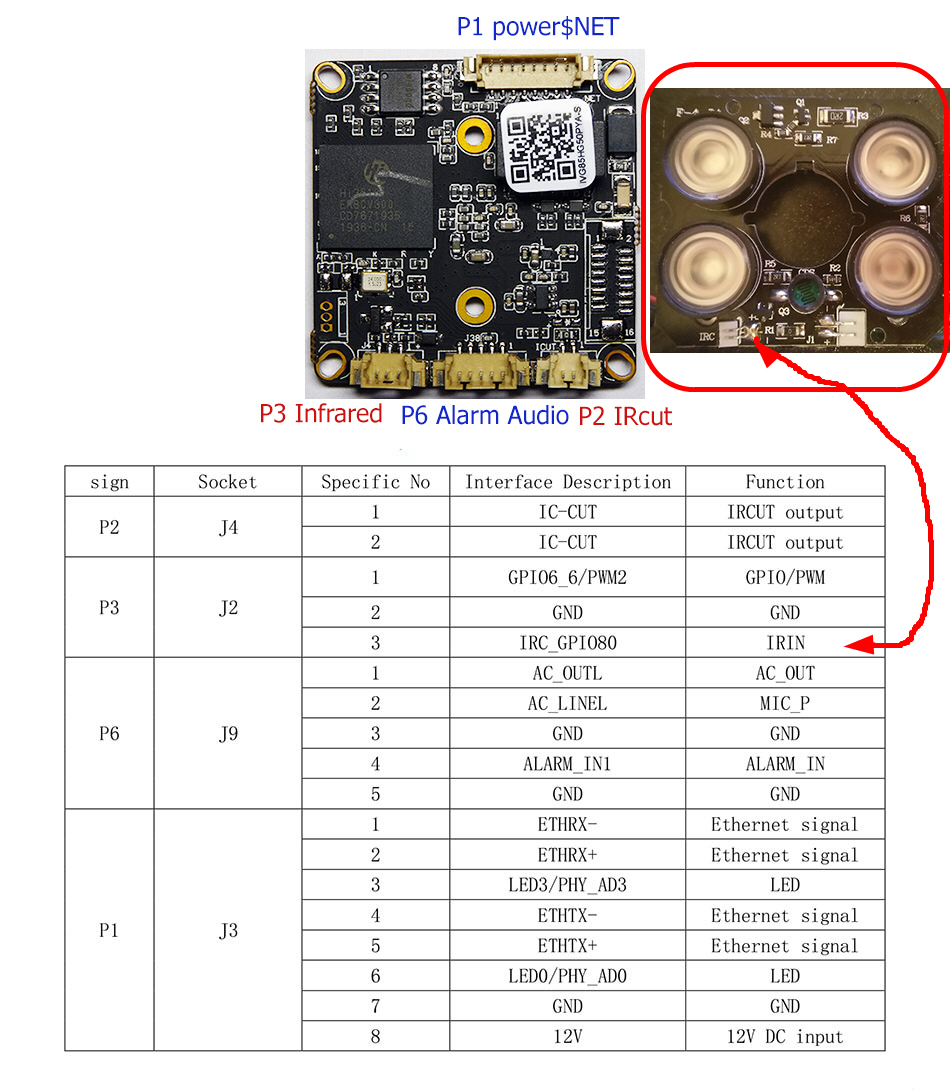

Подключаюсь к 3 пину IRC_GPI080 к разъёму P3 обозначил стрелками на скриншоте.

Что китайцы перепутали документацию, нужно подключаться к 1 пину ?

[kROOT]

1 пин на вход. сигнал от ИК подсветки, 3й пин это выход на драйвер белой подсветки.

[diim]

1 пин на вход. сигнал от ИК подсветки, 3й пин это выход на драйвер белой подсветки.

Спасибо, за разрешение вопроса, все работает.
