Legos если хотите нормальных (правильных) ответов то называйте вещи своими-правильными именами. Ибо " ИМХ 307 по теме" это сенсор и он, естественно, не может управляться напрямую UTC контроллером. Так же как ИМХ 307 (зеленая) и не зеленая Называйте модули (номера их) и на чем собраны (проц). Ну а с OSD там скорее все просто. Вадим как-то озвучивал что протоколов управления у UTC контроллеров масса. Такой же зоопарк как и в PTZ. И скорее всего у Вас просто разные модуля с разными протоколами. Озвучьте проблемный модуль - тогда ответят предметно.

[Legos]

Т.е. под кабелем ОСД, Вы видимо подразумеваете тот джойстик что сделал Роману его зять?
Тогда все нормально - просто в Вашей камере не реализована функция управления UTC по коаксиальному кабелю, ну а PTZ Вы видимо крутите через 485.

Кабель, ну можно сказать что да, как у Романа ), только заводской от не зеленой ИМХ307- https://aliexpress.ru/item/32961262389. ... 33eduvMxWp

Вот купольная камера- https://aliexpress.ru/item/33041660346. ... 33edEGpa04 PTZ и зум у ней управляется как по коаксиалу так и через 484.
Разница в модулях в контактах под кабель ОСД лишь в том что у не зеленой 6 контактов у модуля с зеленой 8 контактов (см.фото).+ в купольной из регистратора нет управления модулем зеленой через + ирис, т.к. в купольной все кнопки заняты PTZ... вот такая петрушка

[Legos]

Legos если хотите нормальных (правильных) ответов то называйте вещи своими-правильными именами. Ибо " ИМХ 307 по теме" это сенсор и он, естественно, не может управляться напрямую UTC контроллером. Так же как ИМХ 307 (зеленая) и не зеленая Называйте модули (номера их) и на чем собраны (проц). Ну а с OSD там скорее все просто. Вадим как-то озвучивал что протоколов управления у UTC контроллеров масса. Такой же зоопарк как и в PTZ. И скорее всего у Вас просто разные модуля с разными протоколами. Озвучьте проблемный модуль - тогда ответят предметно.

Речь о модулях которые обсуждались в теме и как бы разделились на два лагеря, модуль с зеленой ИМХ 307 и модуль с не зеленой ИМХ 307, но я вас понял, выше я дал ссылки и фото на не зеленый и зеленый... модуль как бы проблемный зеленый, но проблема возникает только когда модуль в куполке, и его ОСД не доступно...как бы так, а я так надеялся что через купленный блочек, будет управление ОСД модулей в куполке(ах).

[Legos]

Да вот еще, обратил внимание, 8 ми контактный разьем куда я подключаю кабель для вызова меню ОСД, в камере никуда не подключается, в том смысле он в камере не задействован, это играет какую то роль ? если играет, то как бы подключить, совместить, запаралелить ... его с главным видеовыходом ?

[karadjia]

обратил внимание, 8 ми контактный разьем куда я подключаю кабель для вызова меню ОСД, в камере никуда не подключается, в том смысле он в камере не задействован, это играет какую то роль ?

Нет, роль не играет никакую. Этот разьем предназначен только для подключения матрицы управления (джойстика на кабеле камеры или отдельного джойстика на отдельном кабеле) и с видеосигналом он никак не соединяется .

как бы подключить, совместить, запаралелить ... его с главным видеовыходом ?

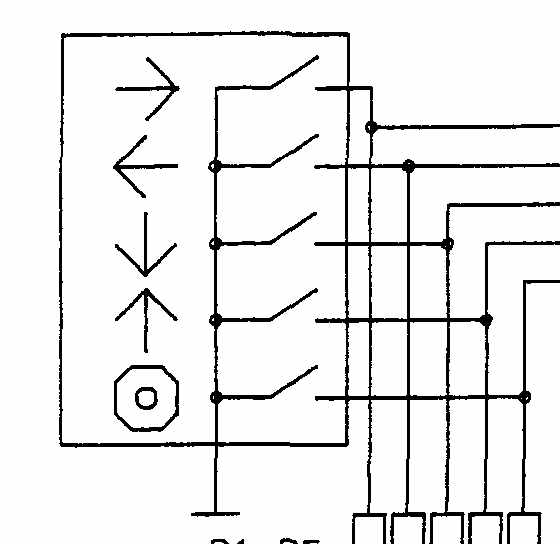

Просто и без преобразователей никак. Смотрите в чем суть. Это схема джойстика камеры и цепи разьема на модуле

Через резисторы (нижний правый угол картинки 5 шт.) на матрицу (клавиатуру, джойстик проца) подается опорное напряжение - к примеру 5 вольт.Эти входа связаны с входами процессора. Пока Вы не замкнете любой переключатель не землю на входах проца будет висеть эта напруга -логическая 1 (к примеру). И проц будет считать что этот контакт не задействован - с него нет команды. Как только Вы замкнете любой выключатель на землю то на соответствуещем этому выключателю проводе пропадет опорное напряжение и соответственно оно пропадет на входе процессора (логический 0 к примеру). Проц по этому 0 поймет что поступила команда и выполнит условие прописанное в его микропрограмме. То есть, к примеру, это будет "нажать в право" .
Ну и по делу. Как Вы без преобразователей-разделителей "скрутите" питание+землю+видеосигнал в одной жиле (видео)? Ответ - никак.
По модулям в целом.
Это РАЗНЫЕ модули. Обсуждаемый здесь модуль имеет маркировку N4107-V1 и выглядит так
Ну а Ваш имеет маркировку HD337-AO 171230 и выглядит так

Соответственно N4107-V1

И Ваш HD337-AO 171230

Вполне вероятно и логично что микро программы управления (прошивки) у этих модулей разные. И хоть визуально меню может быть одинаковым но команды и алгоритм управления процем будут отличаться. Хоть немного но будут. В этом и "собака порылась" или как писал выше - зоопарк в командах.

[Legos]

Вполне вероятно и логично что микро программы управления (прошивки) у этих модулей разные. И хоть визуально меню может быть одинаковым но команды и алгоритм управления процем будут отличаться. Хоть немного но будут. В этом и "собака порылась" или как писал выше - зоопарк в командах.

Спасибо за развернутый ответ, тогда что получается, контролеры https://aliexpress.ru/item/400009798084 ... 33edmaKeCG не для всех АНД камер - модулей ??

[Tюрин BB]

обратил внимание, 8 ми контактный разьем куда я подключаю кабель для вызова меню ОСД, в камере никуда не подключается, в том смысле он в камере не задействован, это играет какую то роль ?

Нет, роль не играет никакую. Этот разьем предназначен только для подключения матрицы управления (джойстика на кабеле камеры или отдельного джойстика на отдельном кабеле) и с видеосигналом он никак не соединяется .

Вот как раз для модулей камер даже с UTC-осм на борту, но вмонтированных в PTZ с двойным управлением (UTC или 485) этот разъем и будет влиять на вызов меню камеры.

Тут проблема в том что UTC контроллер будет совмещенным с универсальным PTZ контроллером, поэтому при управлении по 485 интерфейсу, команды вызова меню камеры могут быт поданы исключительно через разъем джойстика (8 контактный, 6-ти и даже 2-х контактный - не принципиально).
А вот когда и PTZ будет управляться через UTC команды по коаксиалу, то видео сигнал просто обязан быть сначала заведен на контроллер PTZ и только затем на модуль камеры и потому команды UTC на камеру контроллер PTZ не должен пропускать (иначе будут коллизии и меню будет пытаться вылазить по командам с двух дырок со штатной UTC и по командам с контроллера PTZ через разъем джойстика).

Т.е. у Legos получается что даже, если модуль камеры (в независимости её DSP = NVP2441 и уже тем более от цвета матрицы ) и будет поддерживать UTC по коаксиалу, то команды UTC будет резать контроллер PTZ а для входа в меню камеры через сам контроллер PTZ - у Вас нет соединения между разъемом джойстика камеры и этим самым контроллером PTZ.

Вывод: - нужно смотреть если вообще на плате контроллера PTZ разъем а-ля джойстик-OUT (AD-Key OUT).
В принципе вполне может быть что такой выход у Вас и есть, но вот только не обязательно что он будет -6-8 пиновый, вполне может быть и двух пиновый.

[Legos]

Вывод: - нужно смотреть если вообще на плате контроллера PTZ разъем а-ля джойстик-OUT (AD-Key OUT).
В принципе вполне может быть что такой выход у Вас и есть, но вот только не обязательно что он будет -6-8 пиновый, вполне может быть и двух пиновый.

Фото чем то помогут ? в поисках нужного разъема ?

[Legos]

Больше 3 фоток не лезет.

[Роман 55]

Появилась возможность сравнить модуль с зелёной матрицей и такой:

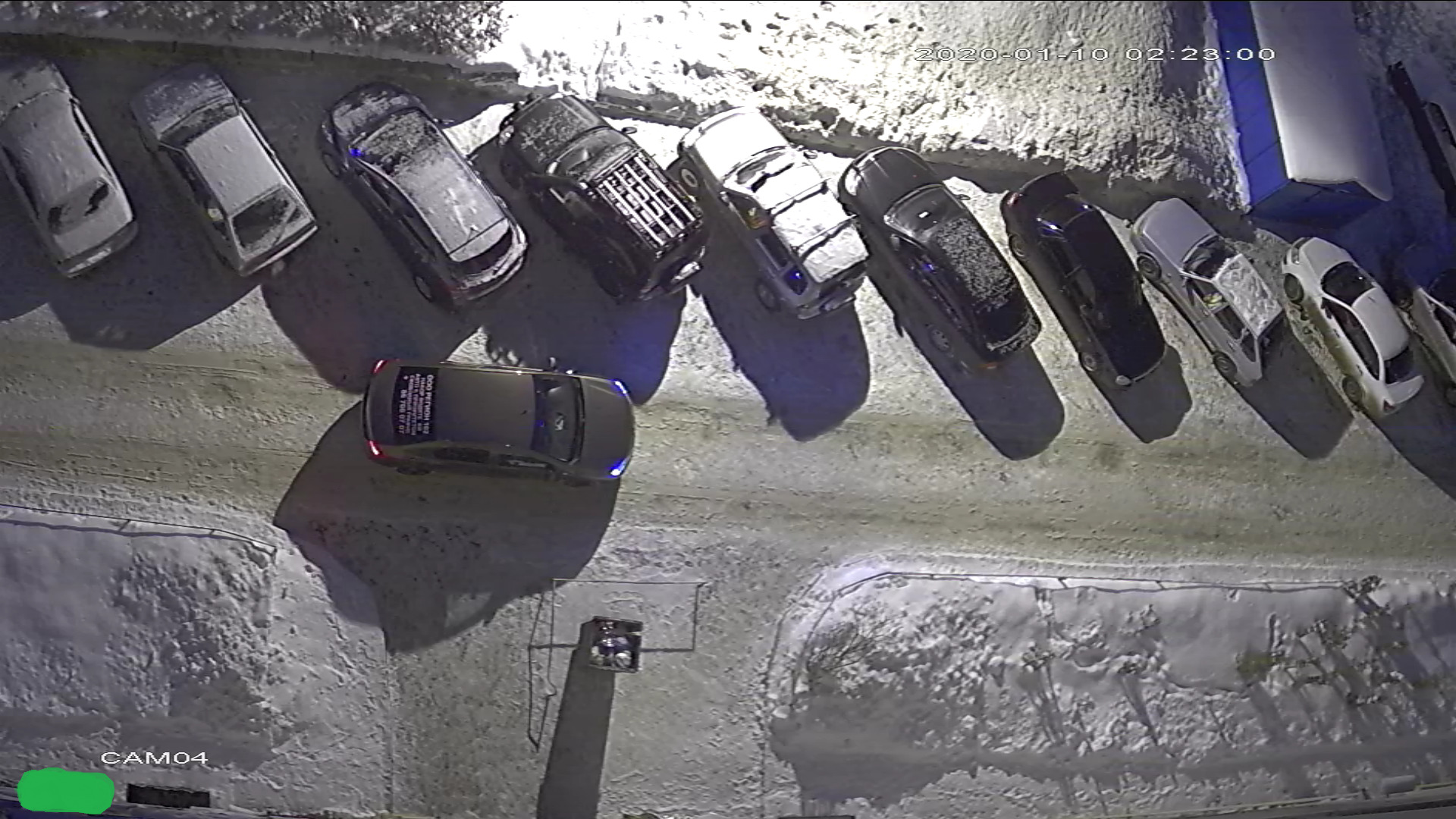

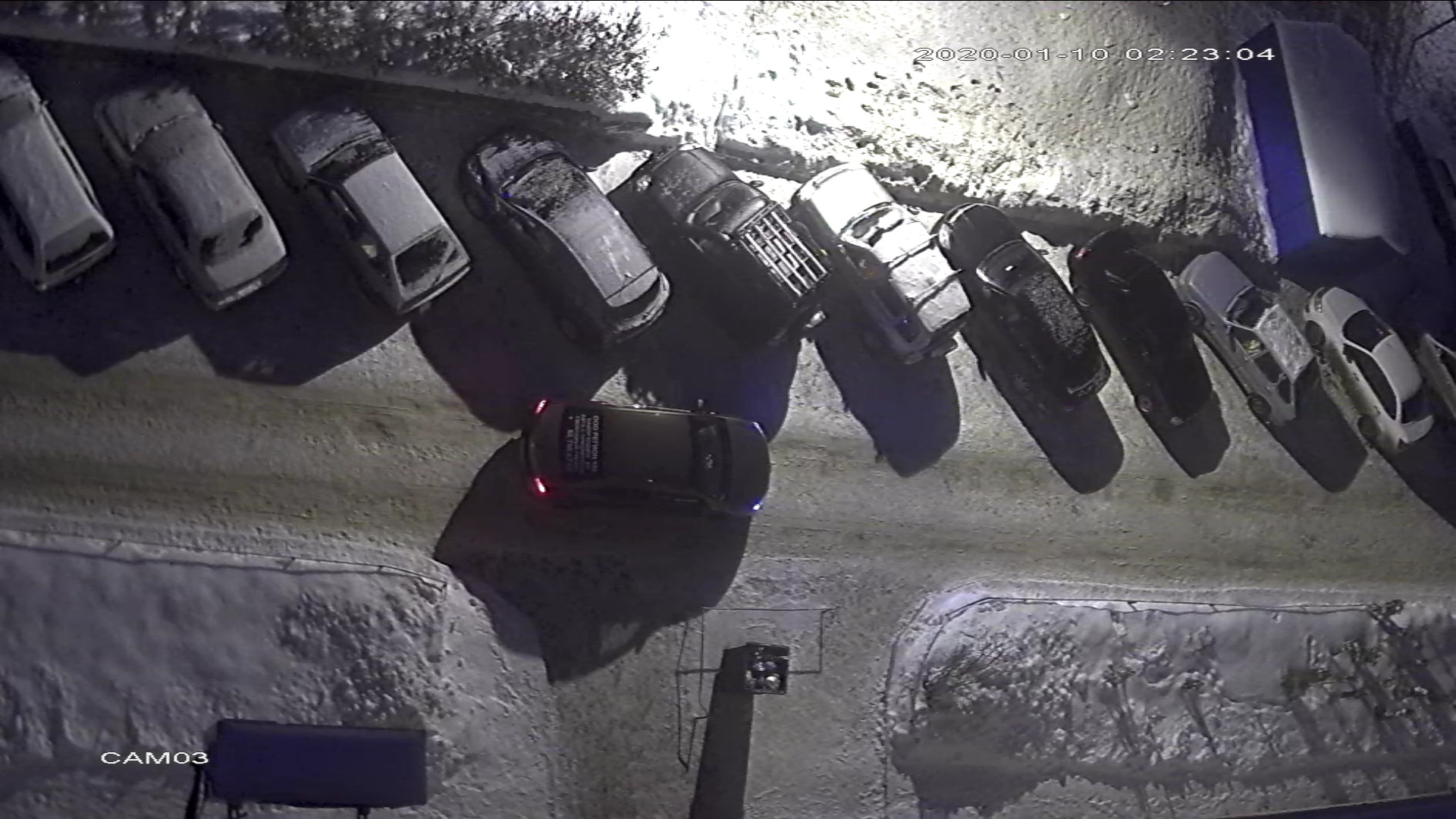

На зелёном стоит объектив F1; М12; 6мм., на другом F2; М12; 6мм., все настройки одинаковые. С F1 чёткость намного лучше, а говорили, что F1 чёткости не улучшит. Первое фото (сам 04) с зелёной матрицей:

[Legos]

На зелёном стоит объектив F1; М12; 6мм., на другом F2; М12; 6мм., все настройки одинаковые. С F1 чёткость намного лучше, а говорили, что F1 чёткости не улучшит. Первое фото (сам 04) с зелёной матрицей:

Попробуй еще в ОСД меню выключить или поставить на автомат функцию D-WDR, то резкость и четкость еще увеличатся и уменьшится мыло.

[Tюрин BB]

Фото чем то помогут ? в поисках нужного разъема ?

Без вскрытия пациента - не помогут.
В любом случае нужно проверять - поддерживает ли Ваш модуль камеры UTC, если к нему подключиться контроллером на прямую и только затем уже - чего-то ковырять в контроллере PTZ с Ц-ешкой в руках.
