Восстановление прошивки и сброс пароля XM с помощью USB UART

[romualdo_ua]

UART на регах редко где распаян и размечен, но место для подключения обычно есть, а бывает так что даже место для подключения UART нет.

Описывал здесь viewtopic.php?f=20&t=10458 есть фото платы, видно что нет части резюков от разъема к процу, надо взять и попробовать подключится, я все затягиваю процесс, жду на всякий пожарный, когда программатор с Али приедет. А может вообще я не на тот разъем смотрел, хз, как прогер приедет, холодными осенне-зимними вечерами займусь.

[AlienP666]

Не надо описаний выкладывайте фото рега. По вашим ссылкам-лабиринтам очень трудно ориентироваться.

[romualdo_ua]

Не надо описаний выкладывайте фото рега. По вашим ссылкам-лабиринтам очень трудно ориентироваться.

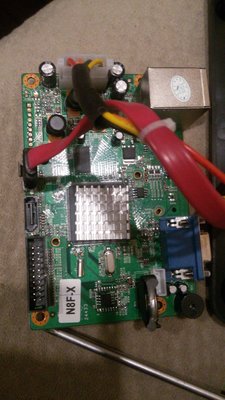

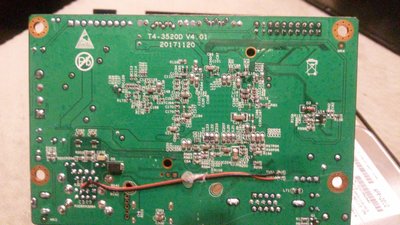

Странно были фото от топикстартера, уже нет и ладно, на верхней фото, разъем с 3-ми пин не распаян, это Уарт?

[AlienP666]

Похоже на то. 3 контакт - это минус точно, остальные возможно RX TX. Но для начала залудите чтобы контакт был, а то у вас похоже все лаком залито. Да и на ANTS он совершенно не похож.

[Sonya]

J2 - это точно UART
Только перед тем, как начнёте пользоваться, запаяйте перемычки на пустые места под резисторы, расположенные прямо около чипа.


[romualdo_ua]

J2 - это точно UART
Только перед тем, как начнёте пользоваться, запаяйте перемычки на пустые места под резисторы, расположенные прямо около чипа.


про перемычки это точно заработает, или должны быть нагрузочные резюки?

[AlienP666]

про перемычки это точно заработает, или должны быть нагрузочные резюки?

Самый простой программатор на RS232 не имеет ни каких резюков, только коннектор и провода от него.

[romualdo_ua]

Похоже на то. 3 контакт - это минус точно, остальные возможно RX TX. Но для начала залудите чтобы контакт был, а то у вас похоже все лаком залито. Да и на ANTS он совершенно не похож.

нет не муравей точно, обычный ХМ. Залужу конечно, паяльник держу в руках почти уже 30 лет
Если точно перемычек достаточно, то можно сразу на место резюков подпаиваться, без установки разъема, хотя на моем уарте есть мамы под ножевые разъемы, можно и запаять три ноги на будущее.

про перемычки это точно заработает, или должны быть нагрузочные резюки?

Самый простой программатор на RS232 не имеет ни каких резюков, только коннектор и провода от него.

понял спасибо

[Sonya]

про перемычки это точно заработает, или должны быть нагрузочные резюки?

Это защитные резисторы. Если UART на 3.3В будет, то достаточно замкнуть.

то можно сразу на место резюков подпаиваться, без установки разъема,

Лучше подпаять на места, предназначенные для разъёма, а то там очень мелкие пятачки, легко оторвать.

[romualdo_ua]

Это защитные резисторы. Если UART на 3.3В будет, то достаточно замкнуть.

у меня типа такой разбирать надо https://ru.aliexpress.com/item/Free-shi ... 33edeqalTS питание же для считывания на плату не нужно подключать? Питание регика или камеры включил и все

Лучше подпаять на места, предназначенные для разъёма, а то там очень мелкие пятачки, легко оторвать.

ок

[user6]

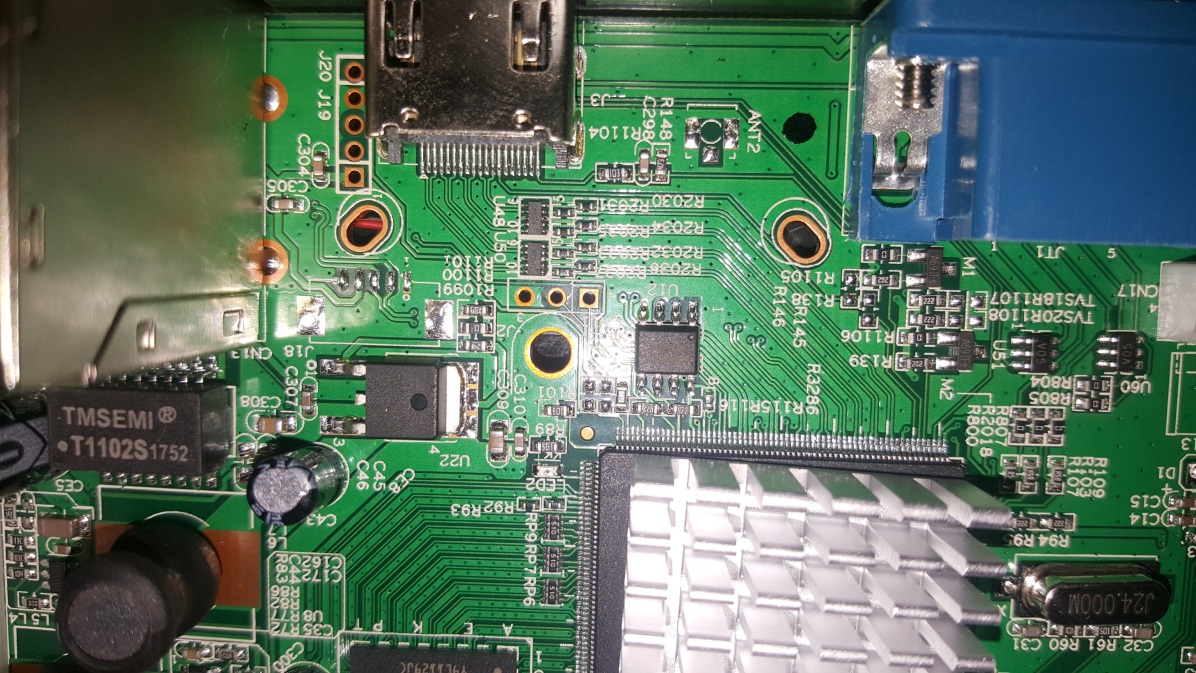

Продолжение истории. Всмотрелся в плату, на месте нет резистора R49, вот фото другого человека, у меня его нет, видно что он отлетел, теперь осталось узнать какое там сопротивление должно быть

[dede]

Да попробуйте любой 2-10 кОм. Померяйте любой рядом стоящий, например R50
