Не работает ИК подсветка FY-9024F

[TechMike]

Доброго дня.

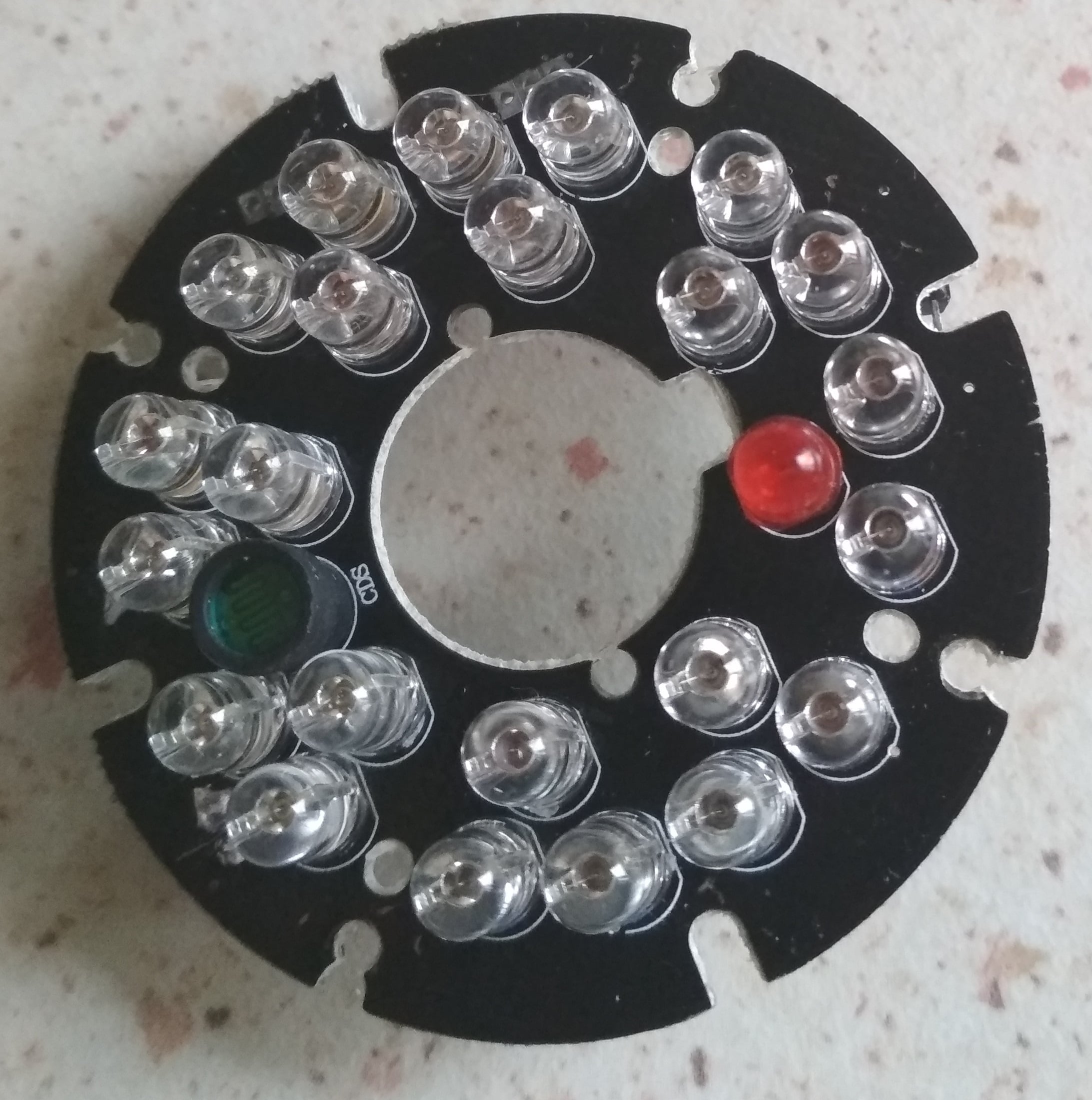

Медленно подохла ИК подсветка в камере на HI3518, прозвонил на плате подсветки все полупроводники и сами ИК диод, все в норме. Камера при переходе в ночной режим щелкает релюхой, но сама ИК подсветка не светиться (проверял на глаз и камерой телефона. Такая же камер но купленная позднее, работает отлично.
За подсветку отвечает модуль FY-9024F https://ru.aliexpress.com/item/CCTV-24- ... 76499.html, что на нем еще можно посмотреть?

P.S. Заменил Q1 на заведомо исправный NPN, тоже не помогло. Была бы в тему схема, как звонить Q2 не понятно.

[karadjia]

1. "методом тыка" Вы долго и не факт что плодотворно будете ремонтировать модуль.
2. Модули такие, как правило, разбиты на сегменты. У Вас 4 сегментный (есть и 3 и другие)
3. Q2 - силовой ключ. Как звонить зависит от модели. Надпись на корпусе напишите, тогда могут и помочь. Или сами быстрее разберетесь забив в поисковике сайта https://datasheetspdf.com" onclick="window.open(this.href);return false; или ему подобному. Хотя если действительно модуль "медленно помирал" и сейчас ни один сегмент диодов не светится вообще или еле светится то можно погадать про "деградацию" компонента..... Но это точно - только погадать.
А вообще-то при цене модуля в 0.94 уе заниматься его ремонтом........
Правда и сам таким пострадал как-то. Но то было долгими зимними вечерами, когда вааще (по работе) делать было нечего.......а телек надоел вусмерть. Да и "доноров" было достаточно для опытов.

[TechMike]

1. "методом тыка" Вы долго и не факт что плодотворно будете ремонтировать модуль.
2. Модули такие, как правило, разбиты на сегменты. У Вас 4 сегментный (есть и 3 и другие)
3. Q2 - силовой ключ. Как звонить зависит от модели. Надпись на корпусе напишите, тогда могут и помочь. Или сами быстрее разберетесь забив в поисковике сайта https://datasheetspdf.com" onclick="window.open(this.href);return false; или ему подобному.
А вообще-то при цене модуля в 0.94 уе заниматься его ремонтом........
Правда и сам таким пострадал как-то. Но то было долгими зимними вечерами, когда вааще (по работе) делать было нечего.......а телек надоел в вусмерть.

Что он сегментный то понятно, сейчас вообще не реагирует на закрытие фотодиода. Хотя должен включать все светики.

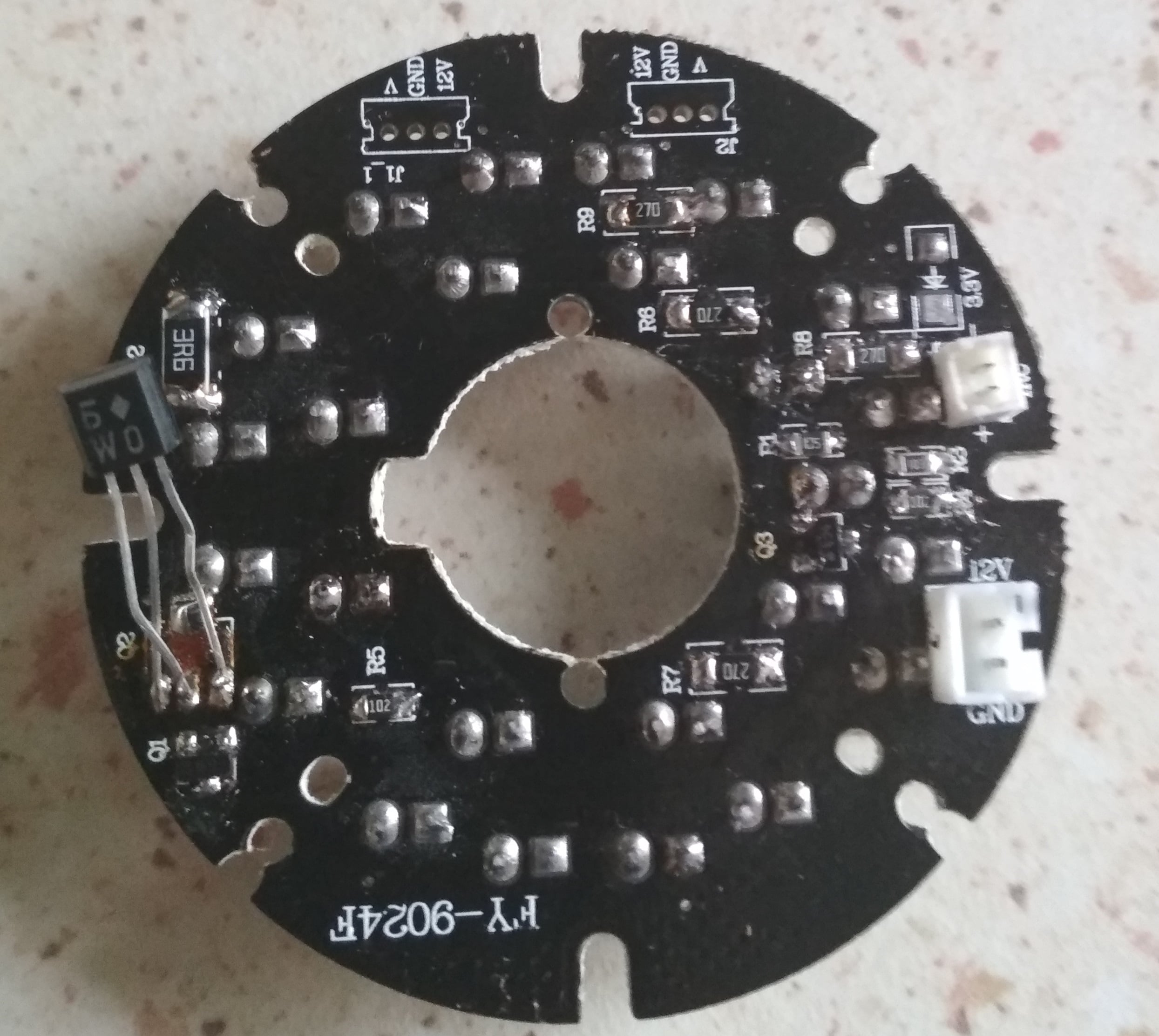

Q2 - CF RD
Q3 - M 6 *

Второй маленький разъем IRC, на него камера подает -12в когда хочет включить подсветку независимо от засветки фотодиода?

P.S. Хочу переделать на светики 940нм, чтобы не было видно глазом в темноте.

[karadjia]

Под Ваши данные (CF RD Корпус SOT89) может подходить CF BCX69-10 Si-pnp AF, 25/20V, 1A, 1W, B=85..160, >100MHz (https://www.tme.eu/ru/details/bcx56-16. ... gLxffD_BwE" onclick="window.open(this.href);return false;) и ему подобные.
По разьемам - не знаю. Там надо звонить куда идут контакты.

[TechMike]

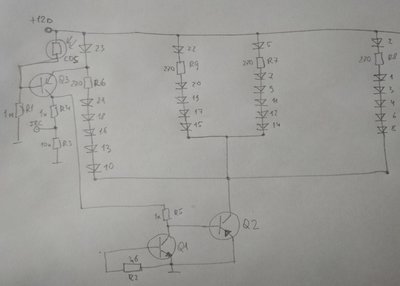

Срисовал схему, пока вопросы по Q1.

[oleglevsha]

Q1 Q2 генератор тока Q1 используется вместо стабилитрона в схеме простейшего генератора тока.

[TechMike]

Что-то в жизни этой не то (с)
Заменил Q2 на КТ209, Q1 на BC817, Q3 на BC807, пропаял все контакты которые доступны и один светодиод заменил на обычный АЛ***.
Не работает.
Какие будут мысли?

P.S. Думаю заказать уже модуль у китайцев но ехать будет месяц.

[karadjia]

А по напряжениям на отдельных точках смотрели? Имитировали открытие Q2? Q3? CDS?. Или тупо косите все (меняете) без разбору. Судя по словам Заменил Q2 на КТ209, Q1 на BC817, Q3 на BC807, пропаял все контакты которые доступны и один светодиод заменил на обычный АЛ***.... то так и есть. Начните разбираться по ключам в отдельности. И начните с конца - то есть с Q2. И разбираться не заменой ключей а замером напряжений хотя бы.

[TechMike]

Проще заменить сначала, так быстрее. Следующий этап уже отделить от камеры и разбираться с уровнями и т.д.
Начну завтра с Q2, попробую его открыть через 1к, потом дальше по цепочке до CDS.
