Polyvision PVDR-0455L

[milcin68]

Состав:
Nand - H27U1G8F2BTR
Video decoder - TW2867
SINGLE-CHIP/SINGLE-PORT - RTL8201
RAM - H5PS1G63EFR
Приветствую участников.
DVR Polyvision PVDR-0455L
Включается заставка Polyvision далее черный экран.Произошло после не одна кратного отключения света.(может просто совпало)
После отстоя может включиться, а может и нет и работать до последующей перезагрузки.

Питание БП подкидывал другой
пульсаций на DC/DC нет.

смущает очень низкое сопротивление по всем выходам около 1 ома
температура на радиаторе во время работы 60 градусов (китайская термопара)

когда не загружается лог вот такой

Код: Выделить всё

NAND:  NAND_ECC_NONE selected by board driver. This is not recommended !!
128 MiB


U-Boot 2008.10 (Dec  1 2011 - 15:56:17)

DRAM:  256 MB
## Unknown FLASH on Bank 1 - Size = 0x00000000 = 0 MB
Flash:  0 kB

NAND read: device 0 offset 0x400000, size 0x200000
 2097152 bytes read: OK
you should first set:
	- setenv jpeg_addr 0x--------
	- setenv jpeg_size 0x--------
	- setenv vobuf     0x--------

[Boot] biBitCount = 16, w = 720, h = 576, stride = 720
 ImgWidth 720 decode bmp!
dev 0 opened!
graphic layer 0 opened!
dev 2 opened!
graphic layer 2 opened!
In:    serial
Out:   serial
Err:   serial
success, chip ds1307 found!
RTC 1307 start to work
INVALID RTC1307: 1900 1 1 -1 0 0 0
SET RTC1307: 2009 1 1 4 0 0 0
Press CTRL-C to abort autoboot in

NAND read: device 0 offset 0x100000, size 0x300000
Skipping bad block 0x00380000
 3145728 bytes read: OK
## Booting kernel from Legacy Image at c3700000 ...
   Image Name:   Linux-2.6.24-rt1-hi3515v100
   Image Type:   ARM Linux Kernel Image (uncompressed)
   Data Size:    2007008 Bytes =  1.9 MB
   Load Address: c0800000
   Entry Point:  c0800000
   Loading Kernel Image ... OK
OK

Starting kernel ...

Uncompressing Linux.............................................................................................................................. done, booting the kernel.

ищу прошивку на пробу или дамп NAND программатор есть
хотя если я правильно понимаю то не грузится процессор , он под радиатором и на шарах
У меня несколько вариантов неисправности
- возможно просто отвал процессора,
- его негодность,
- битый дамп NAND или Bed блоки.

[milcin68]

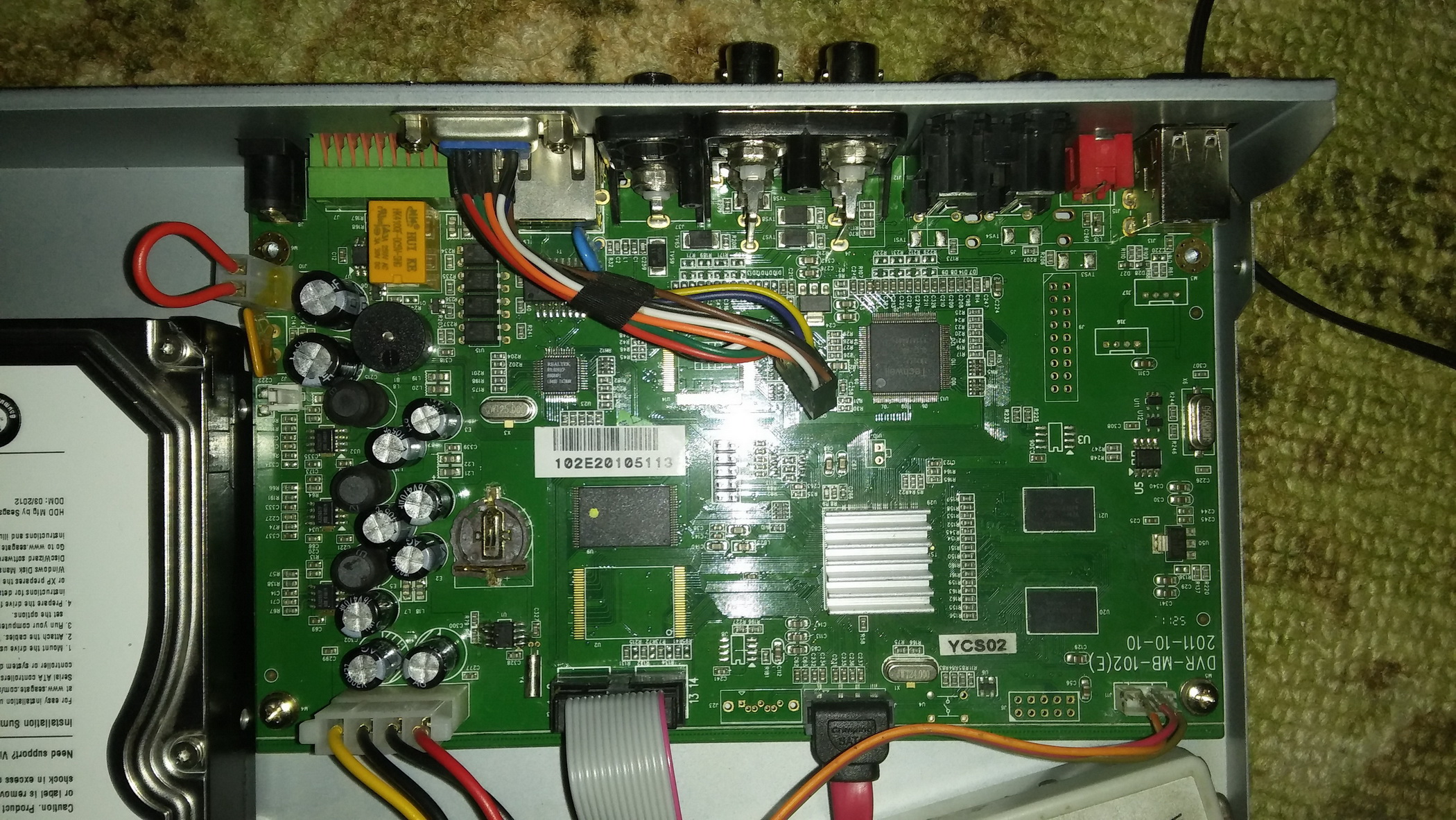

фото

[milcin68]

Походу все таки виноват процессор скорей всего отвал.

вот лог при загрузке на холодную, он ни чем не отличается

Код: Выделить всё

аNAND:  NAND_ECC_NONE selected by board driver. This is not recommended !!
128 MiB


U-Boot 2008.10 (Dec  1 2011 - 15:56:17)

DRAM:  256 MB
## Unknown FLASH on Bank 1 - Size = 0x00000000 = 0 MB
Flash:  0 kB

NAND read: device 0 offset 0x400000, size 0x200000
 2097152 bytes read: OK
you should first set:
	- setenv jpeg_addr 0x--------
	- setenv jpeg_size 0x--------
	- setenv vobuf     0x--------

[Boot] biBitCount = 16, w = 720, h = 576, stride = 720
 ImgWidth 720 decode bmp!
dev 0 opened!
graphic layer 0 opened!
dev 2 opened!
graphic layer 2 opened!
In:    serial
Out:   serial
Err:   serial
success, chip ds1307 found!
RTC 1307 start to work
Press CTRL-C to abort autoboot in
NAND read: device 0 offset 0x100000, size 0x300000
Skipping bad block 0x00380000
 3145728 bytes read: OK
## Booting kernel from Legacy Image at c3700000 ...
   Image Name:   Linux-2.6.24-rt1-hi3515v100
   Image Type:   ARM Linux Kernel Image (uncompressed)
   Data Size:    2007008 Bytes =  1.9 MB
   Load Address: c0800000
   Entry Point:  c0800000
   Loading Kernel Image ... OK
OK

Starting kernel ...

Uncompressing Linux.............................................................................................................................. done, booting the kernel.

после трех удачных включений на четвертом включении черный экран.

[milcin68]

хотя вру есть отличие, когда он не загружается в логе есть вот эти две строчки

Код: Выделить всё

INVALID RTC1307: 1900 1 1 -1 0 0 0
SET RTC1307: 2009 1 1 4 0 0 0

ему нужна батарейка? или что то с кварцем чипа RTC1307 часов?

[milcin68]

это строка влияет, но когда процессор холодный нажимаем reset на плате
эти строки убираются и DVR грузится нормально, но когда процессор нагревается,
строк в логе нет ( есть success, chip ds1307 found! ) графика кроме заставки не выводится.

[milcin68]

ели отклеил радиатор от процессора
процессор HI3515RBC
https://ru.aliexpress.com/item/HI3515RB ... st=ae803_5" onclick="window.open(this.href);return false;

[milcin68]

шатнул процессор теперь висит на заставке Polyvision
лог терминала без изменений.
только замена процессора.
