Микрофон к IP камере

[slog2]

Во упоротый. Это надо же так переть против фактов. Я могу повторить их ещё раз. А тебе приходится перевирать и спрыгивать на другие темы.
- У объективов с F1.0 грип с попиксельной резкостью начинается для 6мм с 6 метров и до бесконечности, для 4мм с 3 метров.
- Телецентрических объективов на охранных камерах, в фотографии и телевидении не встречается. Это экзотика для спец применений.
- В IP камерах есть честный АЦП и ЦАП. А не программная мулька как ты тут рассказывал. И между PCM АЦП и частотной модуляцией разница примерно как между умным человеком и тюриным. И не надо прыгать на другие темы, а то опять обосрёшься.

[Tюрин BB]

Индивидуально для отставной козы фотографов, из-за которых меня бранят, да ихер с ним, пусть еще банят, самим же хуже, раз нравиться всякую бредятину на ветках форума оставлять.

Т.в. для горе фотографов и иже с ним полицменов возомнивших себя телевизионщиками и знатоками АЦП, индивидуально и конспективно повторяю по памяти мой предыдущий удаленный пост
1) Без указания дистанции до фокальной плоскости - вся бредятина про ГРИП от ... до бесконечности, это бредятина и есть, причем вокурат на уровень шолоты не сдавшей даже ЕГЭ.

2) Касательно телецентрики и её якобы не применимости в ТВ - Читать тут.

Ну и по теме топика
3) Прежде чем учить отца методам оцифровки аналоговых сигналов, яйцам неплохо бы для начала вызубрить что такое частота семплирования АЦП (она же частота модуляции АЦП) Ну а затем зазубри что такое частота квантования и чем именно частота модуляции физически отличается от частоты квантования.
И дельта модуляции (она же частота семплирования PCM АЦП 42кГц) это и есть самая настоящая ЧМ модуляция по Котельникову и что бы это уяснить, цикл статей "Музыка нулей и единиц" тебе фотографу (да и не только тебе) в помощь.
PS
Ну а для тех, кого даже в гугле банят:
http://radioway.ru/1985/05/muzyka_nulei_i_edinic.html
http://radioway.ru/1985/06/muzyka_nulei_i_edinic.html
http://radioway.ru/1985/08/muzyka_nulei_i_edinic.html
http://radioway.ru/1985/09/muzyka_nulei_i_edinic.html

[operator 741]

Ставьте туда активный микрофон хоть на BA3308,TDA7284 или на МАКСе, питание с камеры, на всех заводских шепотах-шорохах , по питанию стоит лин. регулятор. Я ставлю микрофон на трех транзисторах. Он без АРУ, как на вышеуказанных микросхемах. MAX9814 вообще компрессор, его применение в данном случае нежелательно, так как показывает лучшие результаты в других местах, например в жуках. Если микрофон делать не выносным, а внутри камеры, то прорезь для звука под него делать в виде щели.И сам микрофон, будь то кпцм, или сосна или кноулес, устанавливать прямо над прорезью и заворачивать в поролончик. Результаты будут на порядок лучше.

[operator 741]

Извиняюсь. Ответ на сообщение "Ruskat писал(а): ↑31 дек 2019, 03:17
Кто в курсе, каким будет оптимальный микрофон для этого модуля? И микрофон на прямую ставить или через усилитель?"

[operator 741]

Кому надо лайот6 на МАХ9814. Размер микрофона 8*12 мм. Питание 3-5 вольт.

[operator 741]

Усиление максимальное. Микрофон можно и кноулес и любой китаец. Справа вверху для этого перемычка. Но лучше купить микрофон мах на Али. Копеечная стоимость.

[diim]

operator 741
Хоть бы ссылки сбросили на Али для примера, если таковые имеются.
Продавцы не указывают по какой схеме собран микрофон, пока не купишь не поймешь

[Олег 501]

operator 741
А где на плате стабилизатор?

[operator 741]

Он там не нужен. Главное питание выдержать от 3 до 5 вольт и микрофон расположить на стороне экрана, чтобы исключить возбуд, это основное условие. Можно и усиление уменьшить на второй или третий уровень. Чуйка шепот с пяти метров. Ару работает как надо. Вытягивает слабый и давит большой уровень. Для пущей надежности можно плату поместить в экран и взять для микрофона экранированный кабелек малого диаметра. Питание можно сделать и внутри камеры, запитать через линейный регулятор или внешний блок 3-5 вольт стабилизированный. Этот УНЧ на максе ,я просто отрезал со своего радиомикрофона , который делал давно и успешно на ПАВ. Ставил я туда и очень модные микрофоны, работа выше всяких похвал. Вероятно где-то на вртп, болтается и схема, и плата, на частотах 4хх мГц.)) Мне больше нравится унч на SSM2165. Но и этот - чистая консерватория. А если нужен стабилизатор ,могу дорисовать любой, по вашему желанию. Но придется увеличить плату из-за фильтрующих конденсаторов.
diim , я не покупаю подобные платы на АЛИ, поскольку могу делать свое, но знаю что там их валом. Наберите МАХ9814 и явно высветится все что необходимо.

[DesRus]

Добрый день форумчане! Подскажите пожалуйста, есть ли возможность подключить микрофон [https://aliexpress.ru/item/32679592524. ... 33edMD4LmF] к камере hiwatch ds-1200 или ds-1200 (b). Разобрал ds-1200 - матрица если я правильно посмотрел 2cd1021-i. Информацию о подключении не нашёл. В настройках есть аудио но галка не активна. Выше писали о том что наличие галки это не показатель. Хочется птичек в саду слушать

[Ruskat]

А какие модули/камеры на Али лучше брать, чтобы была именно нормальная разборчивая речь а не бубнение средних частот?
Предпочтительно Sony Starlight/Starvis. Возможно другие производители...

[diim]

А какие модули/камеры на Али лучше брать, чтобы была именно нормальная разборчивая речь а не бубнение средних частот?
Предпочтительно Sony Starlight/Starvis. Возможно другие производители...

Бери модуль IVG-85HG50PYA-S (в последней прошивки подняли уровень как раз для капсулей) и ставь обычный капсуль, выбирай что бы была повыше чувствительность в районе -30Дб,-35Дб и уровень шума не хуже 60Дб и подключай экранированным кабелем что бы исключить индустриальные наводки.

Подключай лучше Псевдо-Балансным подключением (2 провода в экране).

Вот примеры некоторых из них:

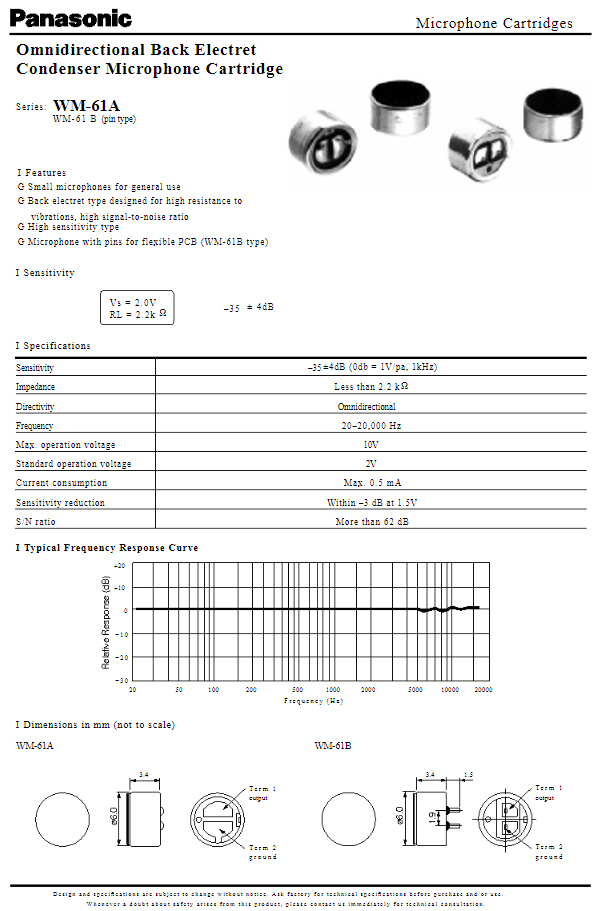

Оригинальный Panasonic WM-61A
Чувствительность –35±4dB
Шум сигнал более чем 62 dB

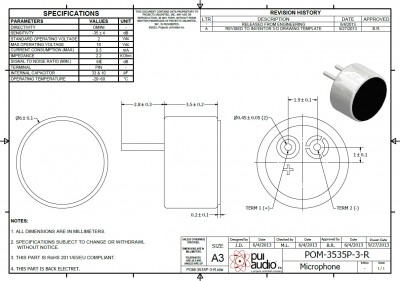

PUI Audio POM-3535P-3-R ( производство США )
Чувствительность -35dB ±4dB
Отношение Сигнал / Шум 68dB
Микрофон американской компании PUI Audio , производство США . Альтернативная замена для штатных микрофонов , альтернатива Panasonic wm-61a (по чувствительности и чистоте записи POM-3535P-2-R лучше чем Panasonic ).
