AHB7016T-LM-V3 V2 0B

Вопросы по восстановлению, настройке, апгрейду, прошивкам и т.п.
Ответить
yuri1958
Специалист
Сообщения: 495
Зарегистрирован: 28 дек 2017, 20:10

AHB7016T-LM-V3 V2 0B

Сообщение yuri1958 » 08 ноя 2020, 16:08

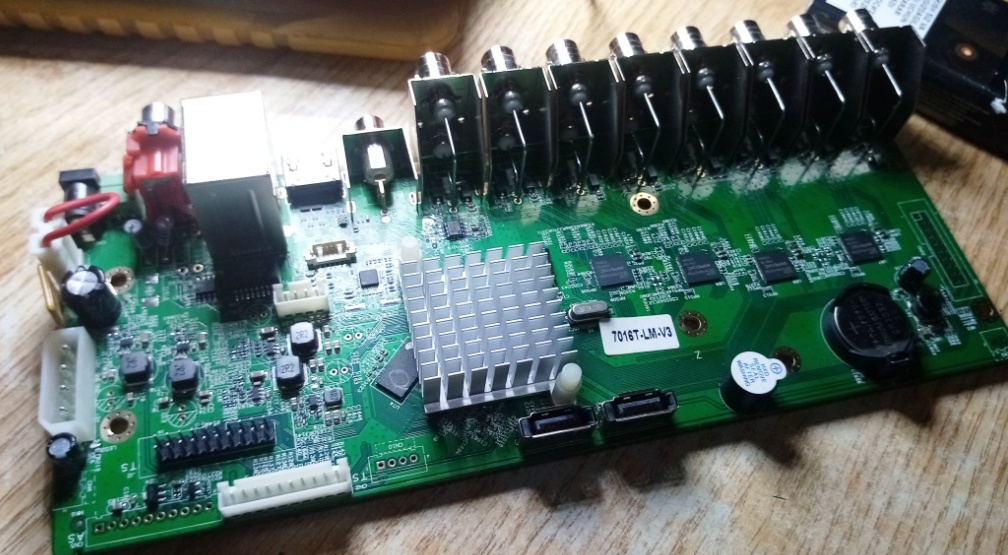

Добрый вечер. Помогите найти uart на плате AHB7016T-LM-V3 V2 0B
Вложения

AlienP666
Специалист
Сообщения: 3331
Зарегистрирован: 01 апр 2016, 15:08

Re: AHB7016T-LM-V3 V2 0B

Сообщение AlienP666 » 09 ноя 2020, 14:40

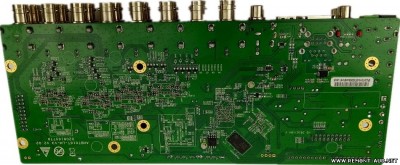

Фото платы с другой стороны

yuri1958
Специалист
Сообщения: 495
Зарегистрирован: 28 дек 2017, 20:10

Re: AHB7016T-LM-V3 V2 0B

Сообщение yuri1958 » 09 ноя 2020, 15:47


dede
Специалист
Сообщения: 1957
Зарегистрирован: 22 мар 2017, 15:02
Откуда: Луганск

Re: AHB7016T-LM-V3 V2 0B

Сообщение dede » 09 ноя 2020, 17:47

CN10

yuri1958
Специалист
Сообщения: 495
Зарегистрирован: 28 дек 2017, 20:10

Re: AHB7016T-LM-V3 V2 0B

Сообщение yuri1958 » 10 ноя 2020, 05:46

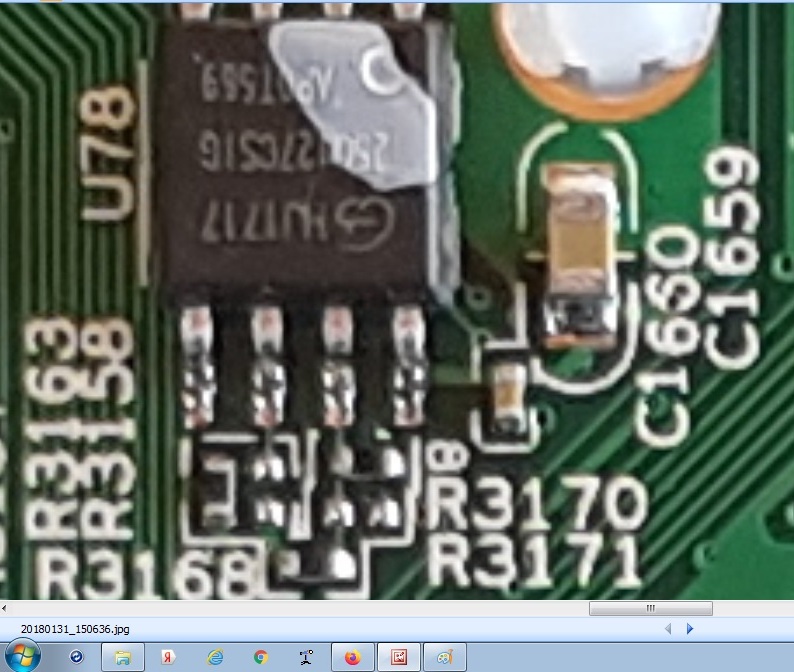

спасибо! Рассмотрел место посадки флешки U78 через микроскоп,не хватает мелкого резистора R3163 идущего на шестую лапу микрушки от проца.номинал резистора неизвестен,посмотрел на нескольких платах двр. там вообще на шине CS нет резистора.Если поставлю резистор 50-100 ом хватит ли уровня напряжения для нормальной работы микрушки?
Вложения
