Помогите с регистратором на плате DN8208_V1.1 4CH

Вопросы по восстановлению, настройке, апгрейду, прошивкам и т.п.
jonpim
Новичок
Сообщения: 11
Зарегистрирован: 20 сен 2023, 20:34

Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение jonpim » 29 сен 2023, 19:16

Старый регистратор DVR ноунейм на 4 канала , плата имеет маркировку DN8208_V1.1 DATE:2013-05-14
Изо выводит , камеы подключает . Висит заставка " подождите " . Меню не доступно .
На терминал выводит циклическую ошибку pppoe

Код: Выделить всё

[spoil=]
Adjusting /etc/ppp/pap-secrets and /etc/ppp/chap-secrets
(But first backing it up to /etc/ppp/pap-secrets-bak)
(But first backing it up to /etc/ppp/chap-secrets-bak)
pppoe-start........
Shutting down PPPoE link failure

Bringing up PPPoE link /usr/sbin/pppoe-connect: Check '/etc//ppp/pppoe.conf' -- no setting for USER
/usr/sbin/pppoe-start: line 97: expr: not found
sh: 10: unknown operand
/usr/sbin/pppoe-start: line 97: expr: not found
sh: 10: unknown operand
/usr/sbin/pppoe-start: line 97: expr: not found
sh: 10: unknown operand
/usr/sbin/pppoe-start: line 97: expr: not found
sh: 10: unknown operand
[/spoil]

Дамп  прошивки есть .
 Процессор Hi3520D .
При нажатии ctrl+c  для stop autoboot  требует  пароль  (pwd )

[spoil=]
U-Boot 2010.06 (Jun 24 2013 - 03:11:20)

Check spi flash controller v350... Found
Spi(cs1) ID: 0xC2 0x20 0x17 0xC2 0x20 0x17
Spi(cs1): Block:64KB Chip:8MB Name:"MX25L6406E"
*** Warning - bad CRC, using default environment

In: serial
Out: serial
Err: serial
Hit key to stop autoboot: 0
8192 KiB hi_sfc at 0:0 is now current device

norm:1, res:6, upg:0
mmu_enable
<<imgwidth=720, imgheight=576, linebytes=1440>>
decode success!!!!
## Booting kernel from Legacy Image at 82000000 ...
Image Name: Linux-3.0.8
Image Type: ARM Linux Kernel Image (uncompressed)
Data Size: 1612884 Bytes = 1.5 MiB
Load Address: 80008000
Entry Point: 80008000
Loading Kernel Image ... OK
OK

Starting kernel ...

Uncompressing Linux... done, booting the kernel.
Linux version 3.0.8 (root@debian) (gcc version 4.4.1 (Hisilicon_v100(gcc4.4-290+uclibc_0.9.32.1+eabi+linuxpthread)) ) #39 Thu Jul 18 00:57:27 EDT 2013
XSJ_Version:xsjkernel_v1.01_101
CPU: ARMv7 Processor [414fc091] revision 1 (ARMv7), cr=10c53c7f
CPU: VIPT nonaliasing data cache, VIPT aliasing instruction cache
Machine: hi3520d
Memory policy: ECC disabled, Data cache writeback
Built 1 zonelists in Zone order, mobility grouping on. Total pages: 14224
PID hash table entries: 256 (order: -2, 1024 bytes)
Dentry cache hash table entries: 8192 (order: 3, 32768 bytes)
Inode-cache hash table entries: 4096 (order: 2, 16384 bytes)
Memory: 56MB = 56MB total
Memory: 52520k/52520k available, 4824k reserved, 0K highmem
Virtual kernel memory layout:
vector : 0xffff0000 - 0xffff1000 ( 4 kB)
fixmap : 0xfff00000 - 0xfffe0000 ( 896 kB)
DMA : 0xffc00000 - 0xffe00000 ( 2 MB)
vmalloc : 0xc4000000 - 0xfe000000 ( 928 MB)
lowmem : 0xc0000000 - 0xc3800000 ( 56 MB)
modules : 0xbf000000 - 0xc0000000 ( 16 MB)
.init : 0xc0008000 - 0xc0026000 ( 120 kB)
.text : 0xc0026000 - 0xc03c7000 (3716 kB)
.data : 0xc03c8000 - 0xc03e1f20 ( 104 kB)
.bss : 0xc03e1f44 - 0xc042df20 ( 304 kB)
SLUB: Genslabs=13, HWalign=32, Order=0-3, MinObjects=0, CPUs=1, Nodes=1
NR_IRQS:128 nr_irqs:128 128
sched_clock: 32 bits at 75MHz, resolution 13ns, wraps every 57266ms
Console: colour dummy device 80x30
Calibrating delay loop... 1196.85 BogoMIPS (lpj=5984256)
pid_max: default: 32768 minimum: 301
Mount-cache hash table entries: 512
CPU: Testing write buffer coherency: ok
NET: Registered protocol family 16
Serial: AMBA PL011 UART driver
uart:0: ttyAMA0 at MMIO 0x20080000 (irq = 40) is a PL011 rev2
console [ttyAMA0] enabled
uart:1: ttyAMA1 at MMIO 0x20090000 (irq = 41) is a PL011 rev2
bio: create slab <bio-0> at 0
SCSI subsystem initialized
usbcore: registered new interface driver usbfs
usbcore: registered new interface driver hub
usbcore: registered new device driver usb
Switching to clocksource timer1
NET: Registered protocol family 2
IP route cache hash table entries: 1024 (order: 0, 4096 bytes)
TCP established hash table entries: 2048 (order: 2, 16384 bytes)
TCP bind hash table entries: 2048 (order: 1, 8192 bytes)
TCP: Hash tables configured (established 2048 bind 2048)
TCP reno registered
UDP hash table entries: 256 (order: 0, 4096 bytes)
UDP-Lite hash table entries: 256 (order: 0, 4096 bytes)
NET: Registered protocol family 1
L2cache cache controller enabled
squashfs: version 4.0 (2009/01/31) Phillip Lougher
JFFS2 version 2.2. (NAND) c 2001-2006 Red Hat, Inc.
fuse init (API version 7.16)
msgmni has been set to 102
Block layer SCSI generic (bsg) driver version 0.4 loaded (major 254)
io scheduler noop registered
io scheduler cfq registered (default)
HDLC line discipline maxframe=4096
N_HDLC line discipline registered.
brd: module loaded
loop: module loaded
ahci: SSS flag set, parallel bus scan disabled
ahci ahci.0: AHCI 0001.0200 32 slots 2 ports 3 Gbps 0x3 impl platform mode
ahci ahci.0: flags: ncq sntf stag pm led clo only pmp pio slum part ccc sxs boh
scsi0 : ahci_platform
scsi1 : ahci_platform
ata1: SATA max UDMA/133 mmio [mem 0x10080000-0x1008ffff] port 0x100 irq 52
ata2: SATA max UDMA/133 mmio [mem 0x10080000-0x1008ffff] port 0x180 irq 52
Spi id table Version 1.22
Spi(cs1) ID: 0xC2 0x20 0x17 0xC2 0x20 0x17
SPI FLASH start_up_mode is 3 Bytes
Spi(cs1):
Block:64KB
Chip:8MB
Name:"MX25L6406E"
spi size: 0x8388608
chip num: 1
6 cmdlinepart partitions found on MTD device hi_sfc
Fixed MDIO Bus: probed
ata1: SATA link down (SStatus 0 SControl 300)
himii: probed
ata2: SATA link down (SStatus 0 SControl 300)
Invalid HW-MAC Address: 00:00:00:00:00:00
Set Random MAC address: CE:8C:1A:C5:1D:06
PPP generic driver version 2.4.2
PPP Deflate Compression module registered
PPP BSD Compression module registered
SLIP: version 0.8.4-NET3.019-NEWTTY (dynamic channels, max=256).
CSLIP: code copyright 1989 Regents of the University of California.
SLIP linefill/keepalive option.
ehci_hcd: USB 2.0 'Enhanced' Host Controller (EHCI) Driver
hiusb-ehci hiusb-ehci.0: HIUSB EHCI
hiusb-ehci hiusb-ehci.0: new USB bus registered, assigned bus number 1
hiusb-ehci hiusb-ehci.0: irq 53, io mem 0x100b0000
hiusb-ehci hiusb-ehci.0: USB 0.0 started, EHCI 1.00
hub 1-0:1.0: USB hub found
hub 1-0:1.0: 2 ports detected
ohci_hcd: USB 1.1 'Open' Host Controller (OHCI) Driver
hiusb-ohci hiusb-ohci.0: HIUSB OHCI
hiusb-ohci hiusb-ohci.0: new USB bus registered, assigned bus number 2
hiusb-ohci hiusb-ohci.0: irq 54, io mem 0x100a0000
hub 2-0:1.0: USB hub found
hub 2-0:1.0: 2 ports detected
usbcore: registered new interface driver cdc_acm
cdc_acm: USB Abstract Control Model driver for USB modems and ISDN adapters
usbcore: registered new interface driver usbserial
USB Serial support registered for generic
usbcore: registered new interface driver usbserial_generic
usbserial: USB Serial Driver core
USB Serial support registered for GSM modem (1-port)
usbcore: registered new interface driver option
option: v0.7.2:USB Driver for GSM modems
mousedev: PS/2 mouse device common for all mice
i2c /dev entries driver
usbcore: registered new interface driver usbhid
usbhid: USB HID core driver
TCP cubic registered
Initializing XFRM netlink socket
NET: Registered protocol family 10
NET: Registered protocol family 17
NET: Registered protocol family 15
Registering the dns_resolver key type
registered taskstats version 1
VFS: Mounted root (jffs2 filesystem) on device 31:2.
Freeing init memory: 120K
[/spoil]

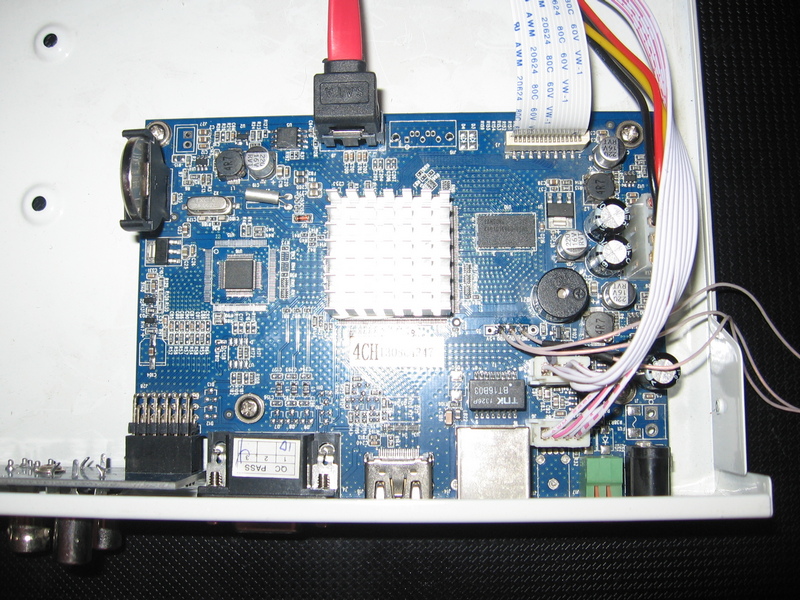

Фото платы -
Помогите сбросить на заводские настройки .

Как спрятать логи в сполер не нашел , извините .

GenaSPB
Модератор
Сообщения: 11164
Зарегистрирован: 20 апр 2010, 11:33
Откуда: Санкт-Петербург
Контактная информация:

Re: Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение GenaSPB » 30 сен 2023, 00:09

Спрятал

jonpim
Новичок
Сообщения: 11
Зарегистрирован: 20 сен 2023, 20:34

Re: Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение jonpim » 18 окт 2023, 20:29

с помощью binwalk сканировал дамп .
а как быть далее , как редактировать его ?

Код: Выделить всё

DECIMAL       HEXADECIMAL     DESCRIPTION
--------------------------------------------------------------------------------
178070        0x2B796         bix header, header size: 64 bytes, header CRC: 0x7000000, created: 1971-01-24 08:40:32, image size: 256 bytes, Data Address: 0x400, Entry Point: 0x4000400, data CRC: 0xF803F803, CPU: Intel x86, compression type: none, image name: "@"
187436        0x2DC2C         CRC32 polynomial table, little endian
327680        0x50000         JPEG image data, JFIF standard 1.02
327710        0x5001E         TIFF image data, big-endian, offset of first image directory: 8
328012        0x5014C         JPEG image data, JFIF standard 1.02
332397        0x5126D         JPEG image data, JFIF standard 1.02
342595        0x53A43         Copyright string: "Copyright (c) 1998 Hewlett-Packard Company"
458752        0x70000         JPEG image data, JFIF standard 1.01
460168        0x70588         JPEG image data, JFIF standard 1.02
465166        0x7190E         TIFF image data, little-endian offset of first image directory: 8
465456        0x71A30         JPEG image data, JFIF standard 1.02
467136        0x720C0         Copyright string: "Copyright (c) 1998 Hewlett-Packard Company"
655360        0xA0000         uImage header, header size: 64 bytes, header CRC: 0x4AF7E723, created: 2013-07-18 04:57:41, image size: 1612884 bytes, Data Address: 0x80008000, Entry Point: 0x80008000, data CRC: 0x5589AA80, OS: Linux, CPU: ARM, image type: OS Kernel Image, compression type: none, image name: "Linux-3.0.8"
655424        0xA0040         Linux kernel ARM boot executable zImage (little-endian)
666076        0xA29DC         LZMA compressed data, properties: 0x5D, dictionary size: 67108864 bytes, uncompressed size: -1 bytes
2293760       0x230000        JFFS2 filesystem, little endian
2818128       0x2B0050        Zlib compressed data, compressed
2819668       0x2B0654        JFFS2 filesystem, little endian
2832880       0x2B39F0        Zlib compressed data, compressed
2833320       0x2B3BA8        Zlib compressed data, compressed
2835468       0x2B440C        Zlib compressed data, compressed
2837724       0x2B4CDC        Zlib compressed data, compressed
2838924       0x2B518C        Zlib compressed data, compressed
2839184       0x2B5290        Zlib compressed data, compressed
2839492       0x2B53C4        Zlib compressed data, compressed
2839868       0x2B553C        Zlib compressed data, compressed
2840176       0x2B5670        Zlib compressed data, compressed
2840720       0x2B5890        Zlib compressed data, compressed
2842904       0x2B6118        Zlib compressed data, compressed
2843344       0x2B62D0        Zlib compressed data, compressed
2845492       0x2B6B34        Zlib compressed data, compressed
2847748       0x2B7404        Zlib compressed data, compressed
2848948       0x2B78B4        Zlib compressed data, compressed
2849208       0x2B79B8        Zlib compressed data, compressed
2849516       0x2B7AEC        Zlib compressed data, compressed
2849892       0x2B7C64        Zlib compressed data, compressed
2850200       0x2B7D98        Zlib compressed data, compressed
2850744       0x2B7FB8        Zlib compressed data, compressed
2852928       0x2B8840        Zlib compressed data, compressed
2853368       0x2B89F8        Zlib compressed data, compressed
2855516       0x2B925C        Zlib compressed data, compressed
2857772       0x2B9B2C        Zlib compressed data, compressed
2858972       0x2B9FDC        Zlib compressed data, compressed
2859232       0x2BA0E0        Zlib compressed data, compressed
2859540       0x2BA214        Zlib compressed data, compressed
2859916       0x2BA38C        Zlib compressed data, compressed
2860224       0x2BA4C0        Zlib compressed data, compressed
2860768       0x2BA6E0        Zlib compressed data, compressed
2862952       0x2BAF68        Zlib compressed data, compressed
2863392       0x2BB120        Zlib compressed data, compressed
2865540       0x2BB984        Zlib compressed data, compressed
2867796       0x2BC254        Zlib compressed data, compressed
2868996       0x2BC704        Zlib compressed data, compressed
2869256       0x2BC808        Zlib compressed data, compressed
2869564       0x2BC93C        Zlib compressed data, compressed
2869940       0x2BCAB4        Zlib compressed data, compressed
2870248       0x2BCBE8        Zlib compressed data, compressed
2870792       0x2BCE08        Zlib compressed data, compressed
2872976       0x2BD690        Zlib compressed data, compressed
2873416       0x2BD848        Zlib compressed data, compressed
2875564       0x2BE0AC        Zlib compressed data, compressed
2877820       0x2BE97C        Zlib compressed data, compressed
2879020       0x2BEE2C        Zlib compressed data, compressed
2879280       0x2BEF30        Zlib compressed data, compressed
2879588       0x2BF064        Zlib compressed data, compressed
2879964       0x2BF1DC        Zlib compressed data, compressed
2880272       0x2BF310        Zlib compressed data, compressed
2880816       0x2BF530        Zlib compressed data, compressed
2883036       0x2BFDDC        Zlib compressed data, compressed
2883584       0x2C0000        JFFS2 filesystem, little endian
4325456       0x420050        Zlib compressed data, compressed
4326572       0x4204AC        JFFS2 filesystem, little endian
4388972       0x42F86C        Zlib compressed data, compressed
4389412       0x42FA24        Zlib compressed data, compressed
4390992       0x430050        Zlib compressed data, compressed
4393072       0x430870        JFFS2 filesystem, little endian
4393520       0x430A30        Zlib compressed data, compressed
4395776       0x431300        Zlib compressed data, compressed
4396976       0x4317B0        Zlib compressed data, compressed
4397236       0x4318B4        Zlib compressed data, compressed
4397544       0x4319E8        Zlib compressed data, compressed
4397920       0x431B60        Zlib compressed data, compressed
4398228       0x431C94        Zlib compressed data, compressed
4398772       0x431EB4        Zlib compressed data, compressed
4400956       0x43273C        Zlib compressed data, compressed
4401396       0x4328F4        Zlib compressed data, compressed
4403544       0x433158        Zlib compressed data, compressed
4405800       0x433A28        Zlib compressed data, compressed
4407000       0x433ED8        Zlib compressed data, compressed
4407260       0x433FDC        Zlib compressed data, compressed
4407564       0x43410C        Zlib compressed data, compressed
4407888       0x434250        Zlib compressed data, compressed
4408192       0x434380        Zlib compressed data, compressed
4408684       0x43456C        Zlib compressed data, compressed
4410868       0x434DF4        Zlib compressed data, compressed
4411308       0x434FAC        Zlib compressed data, compressed
4413456       0x435810        Zlib compressed data, compressed
4415712       0x4360E0        Zlib compressed data, compressed
4416844       0x43654C        JFFS2 filesystem, little endian
4417172       0x436694        Zlib compressed data, compressed
4417476       0x4367C4        Zlib compressed data, compressed
4417732       0x4368C4        JFFS2 filesystem, little endian
4418288       0x436AF0        JFFS2 filesystem, little endian
4421220       0x437664        Zlib compressed data, compressed
4423300       0x437E84        JFFS2 filesystem, little endian
4425556       0x438754        JFFS2 filesystem, little endian
4426396       0x438A9C        JFFS2 filesystem, little endian
4426540       0x438B2C        JFFS2 filesystem, little endian
4426684       0x438BBC        JFFS2 filesystem, little endian
4456448       0x440000        Squashfs filesystem, little endian, version 4.0, compression:xz, size: 3726981 bytes, 279 inodes, blocksize: 65536 bytes, created: 2013-09-06 02:09:29

oleglevsha
Специалист
Сообщения: 881
Зарегистрирован: 15 ноя 2014, 22:34
Откуда: alarmsystem-cctv
Контактная информация:

Re: Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение oleglevsha » 19 окт 2023, 07:05

дам выкладывай


oleglevsha
Специалист
Сообщения: 881
Зарегистрирован: 15 ноя 2014, 22:34
Откуда: alarmsystem-cctv
Контактная информация:

Re: Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение oleglevsha » 19 окт 2023, 21:14

не уверен что дамп верно слит, разметка на 16мб а слито чуть больше 8мб

jonpim
Новичок
Сообщения: 11
Зарегистрирован: 20 сен 2023, 20:34

Re: Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение jonpim » 20 окт 2023, 07:47

Дамп верный - заливался в стретую флешку несколько раз . Изменений не было .
Где вы увидели разметку на 16 мб ? Флешка MX25L6406E .

oleglevsha
Специалист
Сообщения: 881
Зарегистрирован: 15 ноя 2014, 22:34
Откуда: alarmsystem-cctv
Контактная информация:

Re: Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение oleglevsha » 20 окт 2023, 08:46

ок, будем считать что разметка верная, но что за хрень в энв
7552K@0xA0000(main),8M@0(flash)
да и файл все же длиннее 8мб
Вложения

oleglevsha
Специалист
Сообщения: 881
Зарегистрирован: 15 ноя 2014, 22:34
Откуда: alarmsystem-cctv
Контактная информация:

Re: Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение oleglevsha » 20 окт 2023, 09:07

rootfs не удалось распаковать, ищите прошивку для этого аппарата и сравнивайте что в ней и в дампе...

jonpim
Новичок
Сообщения: 11
Зарегистрирован: 20 сен 2023, 20:34

Re: Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение jonpim » 20 окт 2023, 12:37

Перезалил дамп . Размер 8388672 байта . Это ровно 8 мб
https://mega.nz/file/Jz8z3Cib#dmJgRRYC_ ... wOP0Zmnwwc

лог загрузки считан по uart -
https://mega.nz/file/AyElhZib#6x3oDC-HG ... 0JS9pjBCok

Рег выводит изо и видео с камер , но в прямоугольнике висит надпись " подождите " .
И так до бесконечности ждать .

jonpim
Новичок
Сообщения: 11
Зарегистрирован: 20 сен 2023, 20:34

Re: Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение jonpim » 20 окт 2023, 13:05

oleglevsha писал(а):
20 окт 2023, 09:07
ищите прошивку для этого аппарата
Нашел дамп от аналогичной платы но на 8 каналов .
https://remont-aud.net/dump/gps_navigat ... -1-0-58483
Плата отличается только видеокодером , у меня малая и на 4 канала .

С ней рег загружается но не правильно выводит изо .
Залит тоже в обменник - https://mega.nz/file/tmtnVJhY#nxtXsLqlB ... 2oObiaXJws

pva1664
Новичок
Сообщения: 43
Зарегистрирован: 24 янв 2017, 21:52

Re: Помогите с регистратором на плате DN8208_V1.1 4CH

Сообщение pva1664 » 20 окт 2023, 17:02

Остановите загрузку и покажите printenv и help.

Ответить

Вернуться в «Восстановление и настройка»
