NBD8016R-PL-V2 (NBD8004R) Восстановить без UART?

[Управдом]

Предыстория:
Купил видеорегистратор Hiseeu H.265 16CH...
Решил обновить прошивку, V4.03.R11.345B1202.12001.130000.00000 на более свежую, обратился к продавцу - он мне прислал:
General_MHK_NBD8016R-PL-V2_V4.03.R11.7601.Nat.OnvifC.20190823.bin
и MHK_MHK_NBD8016R-PL-V2_V4.03.R11.7601.Nat.OnvifC.20190416.bin
старые, подумал, я, сам найду у производителя посвежее, нашёл: General_General_NBD8016R-PL-V2_V4.03.R11.7601.Nat.OnvifC.20190904.bin, прошил - всё замечательно заработало!
Но руки чешутся, ведь есть с интерфейсом Win 10, стало интересно узнать, какой он, лучше ли?
скачал YK_HZXM_NBD8016R-PL-V2_V4.03.R11.7601.Nat.OnvifC.20191230.bin, прошил...

по Факту:
Теперь регистратор стартует, показывает лого производителя и не запуская интерфейс

сохраняет данные и уходит в перезагрузку.

Что делал:
За разъёмом USB

на плате припаял штыри и подключил переходник на CP2102(рабочий, проверил).
Но какую бы скорость обмена данными в Putty я не выставлял - на экран выводится мусор (115000) на других скоростях вообще ничего нет. (Rx с Tx местами менял)

Как залить ему правильную, проверенную прошивку? Ведь должен быть у платы сервисный режим? загрузчик ведь целый...
Я не ошибся определив контакты за USB как UART? Других подходящих на плате не заметил.
Странная путаница с прошивками, на плате

одна надпись NBD8004R прошивка NBD8016R даже на сайте XM толком не получилось идентифицировать плату, по всем фотографиям выходит, что 8-канальный регистратор они в 16 превратили?

[dede]

Я вас удивлю, но за разъемом USB - разъем USB для передней панели. УАРТ выше

[VIK71]

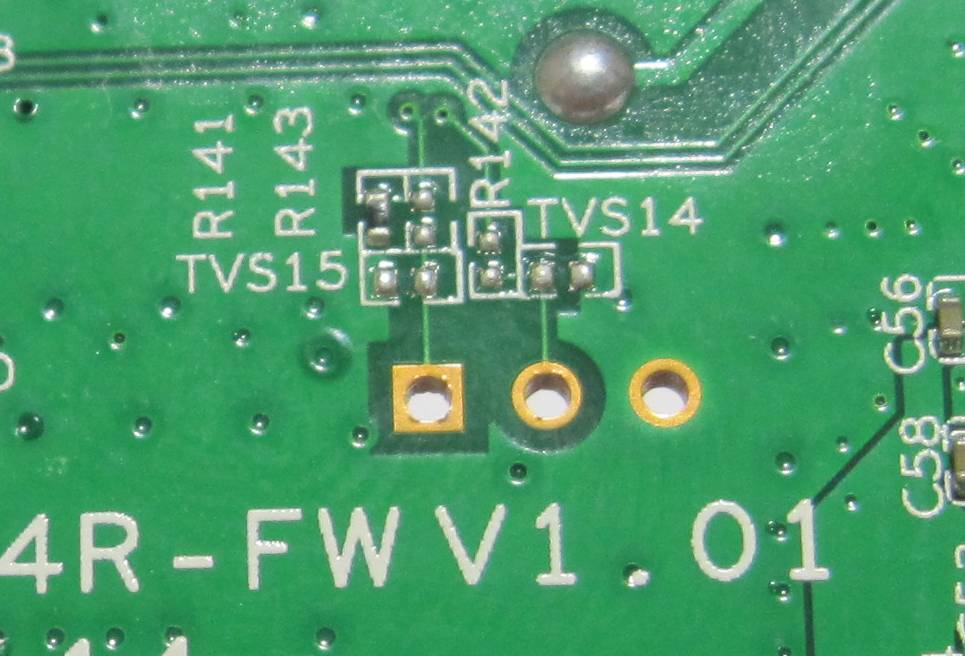

Это который J24 ?

[Управдом]

Весь день убил пытаясь считать с USB я даже представить не мог, что у этого девайса 3-й USB может быть.
Меня смутило, что на нём были следы пайки.
Но если это J24 то он в данный момент отключён (если конечно не между слоями дорожки идут)

Впаять по 100 Ом? После переходных отверстий обе дорожки в процессор идут, так же как USB.

[dede]

Ну - прийдется подключить

[vag]

Но руки чешутся, ведь есть с интерфейсом Win 10, стало интересно узнать, какой он, лучше ли?
скачал YK_HZXM_NBD8016R-PL-V2_V4.03.R11.7601.Nat.OnvifC.20191230.bin, прошил...

Кстати, у меня регистратор с интерфейсом win10, как раз C6380202(NBD8016R-PL-V2), скачал прошивку и обновил только что, всё работает, прошивка рабочая.

Есть визуальные отличия от предыдущей в интерфейсе, что заметил:
1) окна камер по контуру стали выделятся красным цветом, раньше было зелёным
2) на экране вверху посередине появилась надпись Nat. Связанный. Для чего и как убрать пока не понял.
3) Появилось воспроизведение 2-х каналов сразу, раньше не работало.
4) Изменилось окно выбора режима каналов.
5) Мне кажется цвета меню стали более насыщенными

[Управдом]

Да, вполне возможно, прошивка рабочая, а это у меня проблемы с флешкой.
Потому что после того как UART я подключил и попытался реанимировать (ну да, дамп я не слил ) флешка вроде бы как прошилась, но теперь в UART при загрузке идёт мусор и регистратор совсем не загружается.
Вроде бы всё так делал...

Код: Выделить всё

U-Boot 2010.06-svn1338 (Oct 11 2019 - 13:43:25)

Check Flash Memory Controller v100 ... Found
SPI Nor(cs 0) ID: 0xef 0x40 0x18
eFlashType: 3.
Flash Name: XM_W25Q128FV, W25Q128JV{0xEF4018), 0x1000000.
@hifmc_spi_nor_probe(), XmSpiNor_ProtMgr_probe(): OK.
@XmSpiNor_enableQuadMode(), Disable Quad Failed, SRx: [2, 0x2].
@XmSpiNor_enable4ByteAddrMode(), isn't support 4-byte mode.
Block:64KB Chip:16MB Name:"XM_W25Q128FV,W25Q128JV"
CONFIG_CLOSE_SPI_8PIN_4IO = y.
read->iftype[0: STD, 1: DUAL, 2: DIO, 3: QUAD, 4: QIO]: 1.
Current level[0], lock_level_max:7.
unlock all.
SRx val: {[1, 0x20], [1, 0x2], [1, 0xE0], [0, 0x0]}.
SPI Nor total size: 16MB
In:    serial
Out:   serial
Err:   serial
USB:   scanning bus for devices... 1 USB Device(s) found
0 Storage Device(s) found
USB:   scanning bus for devices... 1 USB Device(s) found
0 Storage Device(s) found
i:0, No usb storage device found!
Press CTRL-C to abort autoboot in 2 secondshisilicon # printenv
bootargs=mem=155M console=ttyAMA0,115200 root=/dev/mtdblock1 rootfstype=squashfs mtdparts=hi_sfc:320K(boot),3968K(romfs),7040K(usr),1600K(web),2816K(custom),128K(logo),512K(mtd) coherent_pool=2M
bootcmd=sf probe 0;sf read 0x84000000 0xf60000 0x20000;logoload 0x84000000;decjpg;sf read 0x82000000 0x50000 0x500000;squashfsload 82000000;bootm 0x81000000
bootdelay=1
baudrate=115200
ethaddr=00:0b:3f:00:00:01
ipaddr=192.168.1.10
serverip=192.168.1.1
netmask=255.255.0.0
bootfile="uImage"
da=mw.b 0x82000000 ff 1000000;tftp 0x82000000 u-boot.bin.img;sf probe 0;flwrite
du=mw.b 0x82000000 ff 1000000;tftp 0x82000000 user-x.cramfs.img;sf probe 0;flwrite
dr=mw.b 0x82000000 ff 1000000;tftp 0x82000000 romfs-x.cramfs.img;sf probe 0;flwrite
dw=mw.b 0x82000000 ff 1000000;tftp 0x82000000 web-x.cramfs.img;sf probe 0;flwrite
dl=mw.b 0x82000000 ff 1000000;tftp 0x82000000 logo-x.cramfs.img;sf probe 0;flwrite
dc=mw.b 0x82000000 ff 1000000;tftp 0x82000000 custom-x.cramfs.img;sf probe 0;flwrite
up=mw.b 0x82000000 ff 1000000;tftp 0x82000000 update.img;sf probe 0;flwrite
tk=mw.b 0x82000000 ff 1000000;tftp 0x82000000 zImage.img; bootm 0x82000000
dd=mw.b 0x82000000 ff 1000000;tftp 0x82000000 mtd-x.jffs2.img;sf probe 0;flwrite
de=mw.b 0x82000000 ff 1000000;tftp 0x82000000 u-boot.env.bin.img;sf probe 0;flwrite
appVideoStandard=PAL
appSystemLanguage=Russian
appCloudExAbility=vzVm+pBmJew=
jpeg_addr=0x8dc00000
jpeg_size=0xb85f9
vobuf=0x8dd00000
stdin=serial
stdout=serial
stderr=serial
verify=n
ver=U-Boot 2010.06-svn1338 (Oct 11 2019 - 13:43:25)

Environment size: 1534/65532 bytes
hisilicon # sf probe 0
16384 KiB hi_fmc at 0:0 is now current device
hisilicon #
hisilicon # printenv
bootargs=mem=155M console=ttyAMA0,115200 root=/dev/mtdblock1 rootfstype=squashfs mtdparts=hi_sfc:320K(boot),3968K(romfs),7040K(usr),1600K(web),2816K(custom),128K(logo),512K(mtd) coherent_pool=2M
bootcmd=sf probe 0;sf read 0x84000000 0xf60000 0x20000;logoload 0x84000000;decjpg;sf read 0x82000000 0x50000 0x500000;squashfsload 82000000;bootm 0x81000000
bootdelay=1
baudrate=115200
ethaddr=00:0b:3f:00:00:01
ipaddr=192.168.1.10
serverip=192.168.1.1
netmask=255.255.0.0
bootfile="uImage"
da=mw.b 0x82000000 ff 1000000;tftp 0x82000000 u-boot.bin.img;sf probe 0;flwrite
du=mw.b 0x82000000 ff 1000000;tftp 0x82000000 user-x.cramfs.img;sf probe 0;flwrite
dr=mw.b 0x82000000 ff 1000000;tftp 0x82000000 romfs-x.cramfs.img;sf probe 0;flwrite
dw=mw.b 0x82000000 ff 1000000;tftp 0x82000000 web-x.cramfs.img;sf probe 0;flwrite
dl=mw.b 0x82000000 ff 1000000;tftp 0x82000000 logo-x.cramfs.img;sf probe 0;flwrite
dc=mw.b 0x82000000 ff 1000000;tftp 0x82000000 custom-x.cramfs.img;sf probe 0;flwrite
up=mw.b 0x82000000 ff 1000000;tftp 0x82000000 update.img;sf probe 0;flwrite
tk=mw.b 0x82000000 ff 1000000;tftp 0x82000000 zImage.img; bootm 0x82000000
dd=mw.b 0x82000000 ff 1000000;tftp 0x82000000 mtd-x.jffs2.img;sf probe 0;flwrite
de=mw.b 0x82000000 ff 1000000;tftp 0x82000000 u-boot.env.bin.img;sf probe 0;flwrite
appVideoStandard=PAL
appSystemLanguage=Russian
appCloudExAbility=vzVm+pBmJew=
jpeg_addr=0x8dc00000
jpeg_size=0xb85f9
vobuf=0x8dd00000
stdin=serial
stdout=serial
stderr=serial
verify=n
ver=U-Boot 2010.06-svn1338 (Oct 11 2019 - 13:43:25)

Environment size: 1534/65532 bytes
hisilicon # setenv serverip 192.168.155.55
hisilicon #
hisilicon # setenv ipaddr 192.168.155.202
hisilicon #
hisilicon # sf probe 0
16384 KiB hi_fmc at 0:0 is now current device
hisilicon #
hisilicon # sf lock 0
unlock all block.
Current level[0], lock_level_max:7.
unlock all.
hisilicon #
hisilicon # tftp 0x81000000 MHK_MHK_NBD8016R-PL-V2_V4.03.R11.7601.Nat.OnvifC.20190416.bin
Hisilicon ETH net controler
MAC:   00-0B-3F-00-00-01
eth0 : phy status change : LINK=DOWN : DUPLEX=FULL : SPEED=100M
eth0 : phy status change : LINK=UP : DUPLEX=FULL : SPEED=100M
TFTP from server 192.168.155.55; our IP address is 192.168.155.202
Download Filename 'MHK_MHK_NBD8016R-PL-V2_V4.03.R11.7601.Nat.OnvifC.20190416.bin'.
Download to address: 0x81000000
Downloading: *sf erase 0x0 0x01000000

Erasing at 0x10000 --   0% complete.stMaxRect.u32Width:1024, stMaxRect.u32Height:768.
DRV_HDMI_ProdCrgAllResetSet udelay(20000).
HDMI_INFO:DispFmt2HdmiTiming[419] ,Non CEA video timing:17
HDMI_INFO:Hdmi_PixelFreqSearch[163] ,u32Fmt17.

Erasing at 0x30000 --   1% complete.
Erasing at 0x60000 --   2% complete.
Erasing at 0x80000 --   3% complete.
Erasing at 0xb0000 --   4% complete.
Erasing at 0xd0000 --   5% complete.
Erasing at 0x100000 --   6% complete.
Erasing at 0x120000 --   7% complete.
Erasing at 0x150000 --   8% complete.
Erasing at 0x180000 --   9% complete.
Erasing at 0x1a0000 --  10% complete.
Erasing at 0x1d0000 --  11% complete.
Erasing at 0x1f0000 --  12% complete.
Erasing at 0x220000 --  13% complete.
Erasing at 0x240000 --  14% complete.
Erasing at 0x270000 --  15% complete.
Erasing at 0x290000 --  16% complete.
Erasing at 0x2c0000 --  17% complete.
Erasing at 0x2f0000 --  18% complete.
Erasing at 0x310000 --  19% complete.
Erasing at 0x340000 --  20% complete.
Erasing at 0x360000 --  21% complete.
Erasing at 0x390000 --  22% complete.
Erasing at 0x3b0000 --  23% complete.
Erasing at 0x3e0000 --  24% complete.
Erasing at 0x400000 --  25% complete.
Erasing at 0x430000 --  26% complete.
Erasing at 0x460000 --  27% complete.
Erasing at 0x480000 --  28% complete.
Erasing at 0x4b0000 --  29% complete.
Erasing at 0x4d0000 --  30% complete.
Erasing at 0x500000 --  31% complete.
Erasing at 0x520000 --  32% complete.
Erasing at 0x550000 --  33% complete.
Erasing at 0x580000 --  34% complete.
Erasing at 0x5a0000 --  35% complete.
Erasing at 0x5d0000 --  36% complete.
Erasing at 0x5f0000 --  37% complete.
Erasing at 0x620000 --  38% complete.
Erasing at 0x640000 --  39% complete.
Erasing at 0x670000 --  40% complete.
Erasing at 0x690000 --  41% complete.
Erasing at 0x6c0000 --  42% complete.
Erasing at 0x6f0000 --  43% complete.
Erasing at 0x710000 --  44% complete.
Erasing at 0x740000 --  45% complete.
Erasing at 0x760000 --  46% complete.
Erasing at 0x790000 --  47% complete.
Erasing at 0x7b0000 --  48% complete.
Erasing at 0x7e0000 --  49% complete.
Erasing at 0x800000 --  50% complete.
Erasing at 0x830000 --  51% complete.
Erasing at 0x860000 --  52% complete.
Erasing at 0x880000 --  53% complete.
Erasing at 0x8b0000 --  54% complete.
Erasing at 0x8d0000 --  55% complete.
Erasing at 0x900000 --  56% complete.
Erasing at 0x920000 --  57% complete.
Erasing at 0x950000 --  58% complete.
Erasing at 0x980000 --  59% complete.
Erasing at 0x9a0000 --  60% complete.
Erasing at 0x9d0000 --  61% complete.
Erasing at 0x9f0000 --  62% complete.
Erasing at 0xa20000 --  63% complete.
Erasing at 0xa40000 --  64% complete.
Erasing at 0xa70000 --  65% complete.
Erasing at 0xa90000 --  66% complete.
Erasing at 0xac0000 --  67% complete.
Erasing at 0xaf0000 --  68% complete.
Erasing at 0xb10000 --  69% complete.
Erasing at 0xb40000 --  70% complete.
Erasing at 0xb60000 --  71% complete.
Erasing at 0xb90000 --  72% complete.
Erasing at 0xbb0000 --  73% complete.
Erasing at 0xbe0000 --  74% complete.
Erasing at 0xc00000 --  75% complete.
Erasing at 0xc30000 --  76% complete.
Erasing at 0xc60000 --  77% complete.
Erasing at 0xc80000 --  78% complete.
Erasing at 0xcb0000 --  79% complete.
Erasing at 0xcd0000 --  80% complete.
Erasing at 0xd00000 --  81% complete.
Erasing at 0xd20000 --  82% complete.
Erasing at 0xd50000 --  83% complete.
Erasing at 0xd80000 --  84% complete.
Erasing at 0xda0000 --  85% complete.
Erasing at 0xdd0000 --  86% complete.
Erasing at 0xdf0000 --  87% complete.
Erasing at 0xe20000 --  88% complete.
Erasing at 0xe40000 --  89% complete.
Erasing at 0xe70000 --  90% complete.
Erasing at 0xe90000 --  91% complete.
Erasing at 0xec0000 --  92% complete.
Erasing at 0xef0000 --  93% complete.
Erasing at 0xf10000 --  94% complete.
Erasing at 0xf40000 --  95% complete.
Erasing at 0xf60000 --  96% complete.
Erasing at 0xf90000 --  97% complete.
Erasing at 0xfb0000 --  98% complete.
Erasing at 0xfe0000 --  99% complete.
Erasing at 0x1000000 -- 100% complete.
hisilicon #
hisilicon # sf write 0x81000000 0x0 0x01000000

Writing at 0x10000 --   0% complete.
Writing at 0x30000 --   1% complete.
Writing at 0x60000 --   2% complete.
Writing at 0x80000 --   3% complete.
Writing at 0xb0000 --   4% complete.
Writing at 0xd0000 --   5% complete.
Writing at 0x100000 --   6% complete.
Writing at 0x120000 --   7% complete.
Writing at 0x150000 --   8% complete.
Writing at 0x180000 --   9% complete.
Writing at 0x1a0000 --  10% complete.
Writing at 0x1d0000 --  11% complete.
Writing at 0x1f0000 --  12% complete.
Writing at 0x220000 --  13% complete.
Writing at 0x240000 --  14% complete.
Writing at 0x270000 --  15% complete.
Writing at 0x290000 --  16% complete.
Writing at 0x2c0000 --  17% complete.
Writing at 0x2f0000 --  18% complete.
Writing at 0x310000 --  19% complete.
Writing at 0x340000 --  20% complete.
Writing at 0x360000 --  21% complete.
Writing at 0x390000 --  22% complete.
Writing at 0x3b0000 --  23% complete.
Writing at 0x3e0000 --  24% complete.
Writing at 0x400000 --  25% complete.
Writing at 0x430000 --  26% complete.
Writing at 0x460000 --  27% complete.
Writing at 0x480000 --  28% complete.
Writing at 0x4b0000 --  29% complete.
Writing at 0x4d0000 --  30% complete.
Writing at 0x500000 --  31% complete.
Writing at 0x520000 --  32% complete.
Writing at 0x550000 --  33% complete.
Writing at 0x580000 --  34% complete.
Writing at 0x5a0000 --  35% complete.
Writing at 0x5d0000 --  36% complete.
Writing at 0x5f0000 --  37% complete.
Writing at 0x620000 --  38% complete.
Writing at 0x640000 --  39% complete.
Writing at 0x670000 --  40% complete.
Writing at 0x690000 --  41% complete.
Writing at 0x6c0000 --  42% complete.
Writing at 0x6f0000 --  43% complete.
Writing at 0x710000 --  44% complete.
Writing at 0x740000 --  45% complete.
Writing at 0x760000 --  46% complete.
Writing at 0x790000 --  47% complete.
Writing at 0x7b0000 --  48% complete.
Writing at 0x7e0000 --  49% complete.
Writing at 0x800000 --  50% complete.
Writing at 0x830000 --  51% complete.
Writing at 0x860000 --  52% complete.
Writing at 0x880000 --  53% complete.
Writing at 0x8b0000 --  54% complete.
Writing at 0x8d0000 --  55% complete.
Writing at 0x900000 --  56% complete.
Writing at 0x920000 --  57% complete.
Writing at 0x950000 --  58% complete.
Writing at 0x980000 --  59% complete.
Writing at 0x9a0000 --  60% complete.
Writing at 0x9d0000 --  61% complete.
Writing at 0x9f0000 --  62% complete.
Writing at 0xa20000 --  63% complete.
Writing at 0xa40000 --  64% complete.
Writing at 0xa70000 --  65% complete.
Writing at 0xa90000 --  66% complete.
Writing at 0xac0000 --  67% complete.
Writing at 0xaf0000 --  68% complete.
Writing at 0xb10000 --  69% complete.
Writing at 0xb40000 --  70% complete.
Writing at 0xb60000 --  71% complete.
Writing at 0xb90000 --  72% complete.
Writing at 0xbb0000 --  73% complete.
Writing at 0xbe0000 --  74% complete.
Writing at 0xc00000 --  75% complete.
Writing at 0xc30000 --  76% complete.
Writing at 0xc60000 --  77% complete.
Writing at 0xc80000 --  78% complete.
Writing at 0xcb0000 --  79% complete.
Writing at 0xcd0000 --  80% complete.
Writing at 0xd00000 --  81% complete.
Writing at 0xd20000 --  82% complete.
Writing at 0xd50000 --  83% complete.
Writing at 0xd80000 --  84% complete.
Writing at 0xda0000 --  85% complete.
Writing at 0xdd0000 --  86% complete.
Writing at 0xdf0000 --  87% complete.
Writing at 0xe20000 --  88% complete.
Writing at 0xe40000 --  89% complete.
Writing at 0xe70000 --  90% complete.
Writing at 0xe90000 --  91% complete.
Writing at 0xec0000 --  92% complete.
Writing at 0xef0000 --  93% complete.
Writing at 0xf10000 --  94% complete.
Writing at 0xf40000 --  95% complete.
Writing at 0xf60000 --  96% complete.
Writing at 0xf90000 --  97% complete.
Writing at 0xfb0000 --  98% complete.
Writing at 0xfe0000 --  99% complete.
Writing at 0x1000000 -- 100% complete.
hisilicon #
hisilicon #

[Управдом]

Присоединяюсь к страждущим:
Кто сможет поделиться дампом на вынесенный в заголовок регистратор?
И у кого на Али можно взять нормальные W25Q128JVSQ (W25Q128FV)?
CH341A - полазив на форуме уже определился где возьму с зажимом.

[oleglevsha]

Плачевно, в логе не видно что TFTP сервис загрузил прошивку в оперативную память.
Но, второй вопрос, вы пытались залить прошивку или преобразовали ее в образ для Spi флешки?
На данном этапе необходимо восстанавливать загрузчик и после этого лить всю прошивку...

[Управдом]

Если я правильно интерпретирую лог - загрузил:

Код: Выделить всё

Download Filename 'MHK_MHK_NBD8016R-PL-V2_V4.03.R11.7601.Nat.OnvifC.20190416.bin'.
Download to address: 0x81000000

Я заливал обновление, то которое прислал продавец, программой "XMDeviceExplorer" в третий раз поленился руками в Putty команды набирать, а в TFTP распаковывать прошивку и считать адреса смещения, ибо ошибаюсь иногда. Очень не часто занимаюсь прошивкой чего либо, это для меня хобби.

Вот поэтому и прошу дамп и буду заливать его в новую флешку. А пока закажу из китая плату на регистратор, чтобы восстановить запись с видеокамер.

[Управдом]

Нашёл дамп моего регистратора! Поиск рулит.
00000202 (NBD8016R-PL-V2) clear Спасибо Sonya
Попутно на работе пообещали сдуть где нибудь w25q128 и на "чём нибудь" прошить.

[VIK71]

На этой плате есть EEPROM 2408 , подскажите что в ней записано ?
